Endüstriyel Soğutmada Kondenser Tasarımı ve Seçimi

Endüstriyel Soğutmada Kondenser Tasarımı ve Seçimi: Hava Soğutmalı, Su Soğutmalı ve Evaporatif Kondenser Karşılaştırması

Endüstriyel soğutma sistemlerinde kondenser, sıkıştırılmış soğutucu akışkanın ısısını dış ortama atan ve soğutma çevriminin kritik bir bileşeni olan ısı eşanjörüdür. Kondenser tasarımı ve seçimi, sistemin toplam enerji verimliliğini, ilk yatırım maliyetini ve uzun vadeli işletme giderlerini doğrudan belirler. Yanlış kondenser seçimi, kompresör aşırı yüklenmesine, yetersiz soğutma kapasitesine ve ciddi enerji israfına yol açabilir.

Bu kapsamlı rehberde, endüstriyel soğutmada kondenser tasarımı ve seçimi konusunu tüm boyutlarıyla ele alıyor; hava soğutmalı, su soğutmalı ve evaporatif kondenser tiplerini karşılaştırmalı olarak inceliyoruz. Soğutma sistemi projelendirmesinde kondenser boyutlandırma kriterleri, ortam koşullarına göre seçim stratejileri ve bakım gereksinimleri hakkında pratik bilgiler sunuyoruz.

Kondenser Soğutma Sistemlerindeki Rolü ve Temel İşlevler

Kondenser, soğutma çevriminde evaporatörde alınan ısının ve kompresörde eklenen ısının dış ortama transfer edildiği ısı reddetme aşamasını gerçekleştirir. Basitçe ifade etmek gerekirse, soğutucu akışkan kompresörden yüksek basınç ve sıcaklıkta gaz halinde çıkar; kondenserde önce soğutulur (desuperheating), ardından yoğunlaşır (kondensasyon) ve son olarak alt soğutulur (subcooling). Bu üç aşamanın her biri, kondenserin toplam ısı reddetme kapasitesine katkıda bulunur.

Kondenserin performansı, soğutma sisteminin genel verimliliği üzerinde belirleyici bir etkiye sahiptir. Yüksek kondenzasyon basıncı, kompresörün güç tüketimini artırır ve soğutma kapasitesini düşürür. Kondenserin doğru boyutlandırılması ve tasarımı, bu basıncı mümkün olan en düşük seviyede tutarak enerji tasarrufu sağlar. Soğutma sistemi performans analizi kapsamında kondenser performansının izlenmesi, sistemin sağlıklı çalıştığının doğrulanması için kritik bir adımdır.

Kondenser Tipleri: Çalışma Prensibi ve Teknik Özellikler

Hava Soğutmalı Kondenserler

Hava soğutmalı kondenserler, çevre havasını ısı taşıyıcı ortam olarak kullanan ve bakır-alüminyum serpantin kanatçık yapıya sahip ısı eşanjörleridir. Soğutucu akışkan, boru içinde yoğunlaşırken, kanatçıklar arasından geçirilen hava ısının dış ortama transfer edilmesini sağlar. Bu tip kondenserler, su kaynağının bulunmadığı veya su kullanımının kısıtlı olduğu yerlerde tercih edilir.

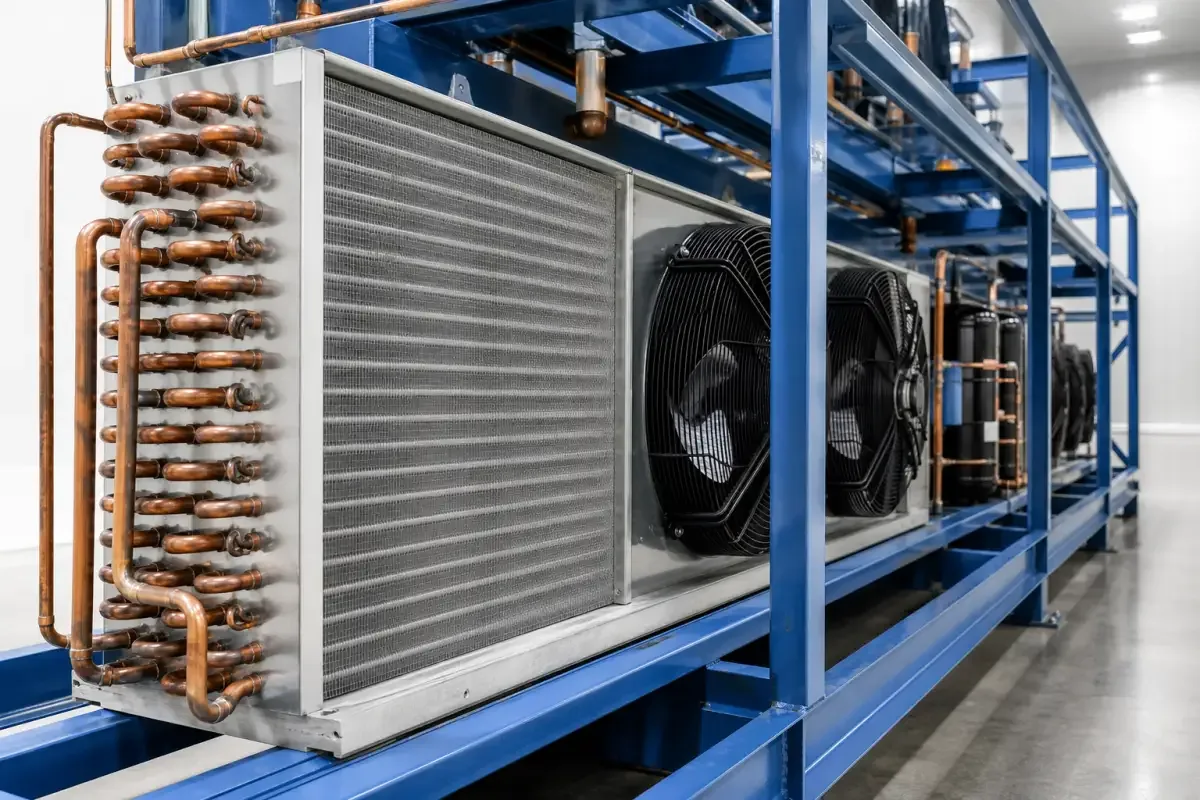

Hava soğutmalı endüstriyel kondenserler, fan yardımıyla serpantin üzerinden geçen havayla ısıyı dış ortama atar

Hava Soğutmalı Kondenser Avantajları

• Su tüketimi yoktur; kuru bölgelerde ve su kısıtlamalı alanlarda idealdir
• İlk yatırım maliyeti su soğutmalı sistemlere göre daha düşüktür
• Kule suyu kimyasal işlemi, su arıtma ve soğutma kulesi bakımı gerektirmez
• Kompakt tasarım seçenekleriyle rooftop ve dış cephe montajına uygundur
• Donma riski taşımayan sistemlerdir; kış koşullarında güvenle çalışır

Hava Soğutmalı Kondenser Dezavantajları

• Yaz aylarında yüksek ortam sıcaklığında kondenzasyon basıncı artar ve sistem verimi düşer
• İlk yatırım maliyeti düşük olsa da, yüksek ortam sıcaklıklarında enerji tüketimi artabilir
• Kanatçık yüzeylerinde toz ve kirlenme, ısı transferini ciddi oranda azaltır
• Büyük kapasiteli sistemlerde fiziksel boyutları önemli alan gerektirebilir
• Gürültü seviyesi, özellikle yerleşim alanlarına yakın kurulumlarda sorun yaratabilir

Su Soğutmalı Kondenserler

Su soğutmalı kondenserler, soğutucu akışkanın yoğunlaşma ısısını suya transfer eden ısı eşanjörleridir. En yaygın tasarım, gövde ve boru (shell-and-tube) tipi eşanjörlerdir; soğutucu akışkan gövde tarafında yoğunlaşırken, soğutma suyu borular içinde dolaşır. Su soğutmalı sistemler, soğutma kulesi veya kuru soğutucu ile birlikte çalışarak suyu yeniden soğutur ve çevrimi tamamlar.

Su soğutmalı kondenserlerde boru içinden geçen su, gövde tarafındaki soğutucu akışkanın yoğunlaşmasını sağlar

Su Soğutmalı Kondenser Avantajları

• Daha düşük kondenzasyon sıcaklığı ve basıncı ile yüksek sistem verimliliği sağlar
• Soğutma kulesi suyu, yazın bile hava sıcaklığından daha düşük wet-bulb sıcaklığında soğur
• Kompakt fiziksel boyutları sayesinde alan tasarrufu sağlar
• Düşük kondenzasyon basıncı kompresör ömrünü uzatır ve enerji tüketimini azaltır
• Büyük kapasiteli endüstriyel sistemlerde ekonomik avantaj sunar

Su Soğutmalı Kondenser Dezavantajları

• Soğutma kulesi, su pompası ve boru donanımı gereksinimi ilk yatırım maliyetini artırır
• Su arıtma ve kimyasal dozaj sistemi işletme giderlerine eklenir
• Kışın donma riski için koruma önlemleri alınmalıdır
• Legionella ve su kaynaklı bakteriyel risk yönetimi zorunludur
• Düzenli su analizi ve kireçlenme kontrolü gerekir

Evaporatif Kondenserler

Evaporatif kondenserler, hava soğutmalı ve su soğutmalı sistemlerin avantajlarını birleştiren hibrit bir yaklaşım sunar. Çalışma prensibi, serpantin yüzeyine püskürtülen suyun buharlaşma ısısını kullanarak soğutucu akışkanı yoğunlaştırmaktır. Su buharlaşırken aldığı gizli ısı, hava soğutmalı kondenserlere göre çok daha etkili bir ısı reddetme sağlar. Soğutma kulesi seçimi ve boyutlandırma makalemizde detaylandırdığımız wet-bulb sıcaklık kavramı, evaporatif kondenser performansının belirleyici parametresidir.

Evaporatif Kondenser Avantajları

• En düşük kondenzasyon basıncını sağlayarak maksimum enerji verimliliği sunar
• Wet-bulb sıcaklığa yakın çalışma noktasıyla yaz performansı üstündür
• Hava soğutmalıya göre %30-40 daha küçük fiziksel ayak izi
• Su tüketimi su soğutmalı sistemlere göre %80-90 daha azdır
• Soğuk iklimlerde kış çalışmasında dry-mode ile hava soğutmalı gibi işlev görür

Evaporatif Kondenser Dezavantajları

• İlk yatırım maliyeti hava soğutmalıya göre daha yüksektir
• Su kimyası yönetimi ve bakır-nikel kaplamalı serpantin koruması gerekir
• Donma riskine karşı kış önlemleri zorunludur
• Korozyon ve kireçlenme kontrolü için düzenli su analizi şarttır
• Buharlaşma ve drift kayıpları için su make-up sistemi gereklidir

Kondenser Boyutlandırma Kriterleri ve Tasarım Parametreleri

Isı Reddetme Kapasitesi Hesabı

Kondenser boyutlandırmasının temeli, sistemin toplam ısı reddetme yükünün doğru belirlenmesidir. Kondenser ısı yükü, evaporatör soğutma kapasitesi ile kompresör motor gücünün toplamına eşittir. Pratik hesaplamada kondenser ısı reddetme kapasitesi, soğutma kapasitesinin yaklaşık 1,2-1,3 katı olarak alınır. Bu oran, kompresör tipine, sıkıştırma oranına ve çalışma koşullarına göre değişir.

Formül olarak: Qkondenser = Qevaporatör + Wkompresör

Alt soğutmalı (subcooled) kondenser tasarımlarında, ısı reddetme kapasitesine alt soğutma bölümünün katkısı da dahil edilir. Enerji verimliliği ve COP değerlendirmesi makalemizde detaylı olarak incelediğimiz gibi, kondenser veriminin sistem COP değerine doğrudan etkisi vardır.

TD (Sıcaklık Farkı) ve Yaklaşım Sıcaklığı

Kondenser boyutlandırmasında en kritik tasarım parametrelerinden biri, kondenzasyon sıcaklığı ile soğutma ortamı sıcaklığı arasındaki farktır (TD - Temperature Difference). Hava soğutmalı kondenserler için tipik TD değeri 10-15°C, su soğutmalı kondenserler için yaklaşım sıcaklığı (approach) 3-7°C arasında tasarlanır. Düşük TD değeri daha büyük kondenser yüzeyi gerektirir ancak daha düşük kondenzasyon basıncı ve daha yüksek verimlilik sağlar.

Ortam Koşulları ve Tasarım Seçim Kriterleri

Kondenser tipi seçiminde ortam koşulları belirleyici rol oynar. Aşağıdaki tabloda farklı ortam koşullarına göre önerilen kondenser tiplerini özetliyoruz:

Ortam Koşulu	Önerilen Kondenser Tipi	Neden
Sıcak ve kuru iklim (35°C+)	Evaporatif kondenser	Wet-bulb avantajı ile düşük kondenzasyon basıncı
Ilıman iklim (25-35°C)	Hava soğutmalı kondenser	Düşük bakım maliyeti, yeterli performans
Sürekli su temini mevcut	Su soğutmalı + kule	En düşük işletme basıncı, yüksek verimlilik
Yerleşim alanına yakın	Hava soğutmalı (düşük gürültülü)	Gürültü kontrolü, su kullanımı yok
Deniz kenarı / tuzlu ortam	Su soğutmalı (kapalı devre)	Korozyon riskinin minimize edilmesi
Kış donması riski	Hava soğutmalı veya dry-mode evaporatif	Donma sorunlarının önlenmesi

Hava Soğutmalı Kondenser Tasarım Detayları

Serpantin ve Kanatçık Geometrisi

Hava soğutmalı kondenser tasarımında serpantin borusu çapı, kanatçık yoğunluğu (FPI - fins per inch), boru sırası sayısı ve serpantin derinliği, ısı transfer yüzeyini ve hava tarafı basınç düşüşünü belirleyen temel parametrelerdir. Tipik endüstriyel uygulamalarda 3/8" veya 1/2" çapında bakır borular, 8-14 FPI alüminyum kanatçıklar ve 2-4 sıralı serpantin derinliği kullanılır. Bakır boru hatları ve kaynak kalitesi makalemizde, boru çapı seçiminin sistem performansına etkilerini detaylı olarak inceledik.

Fan Seçimi ve Hava Akış Yönü

Hava soğutmalı kondenserlerde fan seçimi, hava debisi ve statik basınç gereksinimine göre yapılır. Emiş (draw-through) ve basma (blow-through) tipi fan konfigürasyonları, ısı transfer katsayısı ve gürültü seviyesi üzerinde farklı etkilere sahiptir. Emiş tipi fanlar, serpantin üzerinden uniform hava dağılımı sağlarken, basma tipi fanlar daha iyi hava karışımı ve düşük gürültü profili sunar. Endüstriyel uygulamalarda boks tipi (V-şekil) ve düz (flat) serpantin konfigürasyonları en yaygın tasarımlardır.

Defrost ve Düşük Ortam Sıcaklığı Kontrolü

Hava soğutmalı kondenserler, düşük ortam sıcaklıklarında aşırı düşük kondenzasyon basıncı sorunlarıyla karşılaşabilir. Bu durum, genleşme valfinin yeterli basınç farkı sağlayamamasına ve sistem dengesizliğine yol açar. Minimum condensing pressure kontrolü için yaygın yöntemler arasında fan hızı kontrolü (VFD/inverter), serpantin yüzeyinin kısmen kapatılması (flooded condenser), ve sıcak gaz bypass uygulanması yer alır. Genleşme valfi seçimi makalemizde, düşük basınç farkı koşullarında TEV performansını da ele almıştık.

Su Soğutmalı Kondenser Tasarım Detayları

Shell-and-Tube Eşanjör Tasarım Parametreleri

Su soğutmalı kondenser tasarımında gövde çapı, boru adedi, boru uzunluğu ve baffle aralığı temel tasarım parametreleridir. Endüstriyel soğutma uygulamalarında tipik shell-and-tube kondenserlerde 5/8" veya 3/4" OD bakır borular, triangular veya rotated square boru dizilimi ve %25-30 baffle kesit alanı kullanılır. Su tarafı akış hızı 1,5-3 m/s arasında tutularak hem yeterli ısı transfer katsayısı hem de erozyon-korozyon riskinin minimize edilmesi sağlanır.

Su Kalitesi ve Korozyon Yönetimi

Su soğutmalı kondenserlerin güvenilir ve verimli çalışması için su kimyası yönetimi kritik öneme sahiptir. Soğutma kulesi sirkülasyon suyunun pH değeri 7,0-8,5 arasında tutulmalı, toplam çözünmüş katı (TDS) miktarı kontrol altında bulundurulmalı ve klorür iyonları bakır boru stres korozyonu riski nedeniyle sınırlanmalıdır. ASHRAE standartları, su soğutmalı kondenser boruları için minimum duvar kalınlığı ve malzeme spesifikasyonlarını tanımlar.

Yaklaşım Sıcaklığı ve Log Ortalama Sıcaklık Farkı (LMTD)

Su soğutmalı kondenser boyutlandırmasında yaklaşım (approach) sıcaklığı, kondenser çıkış suyu sıcaklığı ile soğutucu akışkan yoğunlaşma sıcaklığı arasındaki fark olarak tanımlanır. Tipik tasarım yaklaşım sıcaklığı 2-5°C arasında seçilir. Daha düşük yaklaşım sıcaklığı daha büyük ısı transfer yüzeyi gerektirir ancak daha düşük kondenzasyon basıncı ve daha yüksek sistem verimliliği sağlar. LMTD (Log Mean Temperature Difference) yöntemi, kondenser ısı transfer alanı hesabında kullanılan temel mühendislik yaklaşımıdır.

LMTD formülü: ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

Burada ΔT1 kondenser girişindeki sıcaklık farkı, ΔT2 kondenser çıkışındaki sıcaklık farkıdır. LMTD düzeltme faktörü (F), akış düzenine (paralel, karşıt veya çapraz akış) göre hesaplanır.

Evaporatif Kondenser Tasarım Detayları

Çalışma Modları: Wet, Dry ve Hybrid

Evaporatif kondenserler üç temel çalışma modunda işlev görür. Wet-mode (tam evaporatif) çalışmada su serpantin yüzeyine püskürtülerek buharlaşma ile soğutma sağlanır; bu modda sistem wet-bulb sıcaklığa yakın kondenzasyon basıncı üretir. Dry-mode (tam kuru) çalışmada su püskürtme durdurulur ve sadece hava akışı ile soğutma sağlanır; bu mod kış koşullarında donma riskini ortadan kaldırır. Hybrid (adenabatik ön soğutma) modda ise hava, serpantine ulaşmadan önce su püskürtme bölgesinden geçirilerek ön soğutulur ve ardından serpantinden geçirilir.

Evaporatif kondenserlerde serpantin malzemesi seçimi, su kalitesi ve korozyon riski nedeniyle büyük önem taşır. Galvanizli çelik serpantinler ekonomik seçenek iken, bakır-nikel (CuNi) kaplamalı serpantinler agresif su koşullarında üstün korozyon direnci sunar. Paslanmaz çelik serpantinler ise en yüksek dayanıklılığı sağlar ancak maliyet avantajı sınırlıdır. AHRI standartları, evaporatif kondenser test ve sertifikasyon prosedürlerini tanımlar.

Su Tüketimi ve Make-up Hesabı

Evaporatif kondenserlerde su tüketimi üç bileşenden oluşur: buharlaşma kaybı, drift kaybı ve blowdown kaybı. Buharlaşma kaybı, 1 kW ısı reddetme başına yaklaşık 1,4-1,5 litre/saat olarak hesaplanır. Drift kaybı, su damlacıklarının hava akışıyla taşınmasıdır ve iyi tasarlanmış drift eliminatorlerle %0,001-0,01 oranında tutulur. Blowdown, suyun toplam çözünmüş katı (TDS) konsantrasyonunu sınırlamak için sistemden düzenli olarak boşaltılan sudur. Toplam make-up suyu ihtiyacı, buharlaşma + drift + blowdown toplamına eşittir.

Kondenser Seçiminde Karar Verme Kriterleri

Toplam Sahip Olma Maliyeti (TCO) Analizi

Kondenser seçimi salt ilk yatırım maliyetine göre yapılmamalıdır. Toplam sahip olma maliyeti (TCO), ilk yatırım maliyeti, enerji tüketim maliyeti, su maliyeti, bakım maliyeti ve sistem ömrü (15-25 yıl) boyunca hesaplanmalıdır. Su soğutmalı sistemlerde düşük enerji tüketimi, su ve bakım maliyetleriyle dengelenir. Hava soğutmalı sistemlerde yüksek yaz enerji tüketimi, düşük bakım maliyetiyle dengelenir. Evaporatif kondenserler, optimum TCO noktasını yaz aylarındaki enerji tasarrufu ve düşük su tüketimi ile sunabilir.

Enerji Verimliliği ve COP Etkisi

Kondenzasyon sıcaklığındaki her 1°C artış, kompresör güç tüketimini yaklaşık %2-4 oranında artırır ve soğutma kapasitesini %1-2 oranında düşürür. Bu nedenle evaporatif kondenserlerin wet-bulb avantajı, yaz aylarında %15-25 enerji tasarrufu sağlayabilir. Yıllık enerji maliyeti hesabında IPLV (Integrated Part Load Value) koşullarında kondenser performans değerlendirmesi yapılmalıdır. IPLV, EER ve COP değerlendirmesi makalemizde bu konuyu kapsamlı olarak incelemiştik.

Bakım ve Güvenilirlik Değerlendirmesi

Hava soğutmalı kondenserlerde temel bakım gereksinimleri serpantin temizliği, fan motoru yağlaması ve kanatçık düzeltmesidir. Su soğutmalı kondenserlerde su kimyası yönetimi, boru içi temizlik (rodding/chemical cleaning), su deposu bakımı ve Legionella kontrolü zorunludur. Evaporatif kondenserler ise su soğutmalıya benzer bakım gereksinimlerine ek olarak serpantin yüzeyi temizliği, nozül kontrolü ve drift eliminator bakımı içerir. Genel kural olarak, hava soğutmalı kondenserler en düşük bakım gereksinimine, su soğutmalı sistemler en yüksek bakım maliyetine sahiptir.

Kondenser Bakımı ve Performans İzleme

Periyodik Bakım Prosedürleri

Kondenser bakımı, soğutma sisteminin tasarım verimliliğinde çalışmaya devam etmesi için zorunludur. Hava soğutmalı kondenserlerde serpantin yüzey kirliliği, ısı transfer katsayısını %20-40 oranında azaltabilir. Düzenli basınçlı hava veya kimyasal temizlik, tasarım performansının korunmasını sağlar. Su soğutmalı kondenserlerde su tarafı kireçlenme ve biyofilm oluşumu, ısı transfer direncini artırır; düzenli kimyasal temizlik ve su analizi gereklidir.

Performans İzleme Parametreleri

Kondenser performans izleme sistemi, aşağıdaki parametrelerin sürekli takibini içermelidir:

• Kondenzasyon basıncı ve sıcaklığı (tasarım değerleriyle karşılaştırma)
• Soğutma ortamı sıcaklığı (hava veya su giriş/çıkış)
• Approach sıcaklığı (kondenzasyon sıcaklığı - soğutma ortamı çıkış sıcaklığı)
• Soğutucu akışkan alt soğutma (subcooling) değeri (tipik 3-8°C)
• Fan veya pompa enerji tüketimi

Approach sıcaklığındaki kademeli artış, serpantin kirlenmesinin veya su tarafı fouling'inin en erken göstergesidir. Soğutma sistemi performans analizi kapsamında bu parametrelerin düzenli izlenmesi, arıza öncesi uyarı sistemleri oluşturulmasını sağlar.

Sonuç ve Refline Soğutma ile Profesyonel Destek

Endüstriyel soğutma sistemlerinde kondenser tasarımı ve seçimi, tesisin enerji verimliliği, işletme maliyetleri ve sistem güvenilirliği üzerinde doğrudan etkiye sahiptir. Hava soğutmalı, su soğutmalı ve evaporatif kondenser tiplerinin her biri, belirli ortam koşullarında ve uygulama gereksinimlerinde avantaj sunar. Doğru kondenser seçimi için iklim verileri, su temini, yükleme profili ve toplam sahip olma maliyeti analizinin birlikte değerlendirilmesi gerekir.
