Endüstriyel bir soğuk hava deposu tasarlanırken, projeye başlamadan önce cevaplanması gereken ilk ve en kritik soru şudur: Bu depoyu soğutmak için kaç watt ısı çekmem gerekiyor? İşte bu soruya verilen yanıtın tamamı soğutma yükü hesabı (cooling load calculation) olarak adlandırılır. Doğru yapılmayan bir hesap, ya kompresörün gereğinden büyük seçilmesine ve yatırımın şişmesine, ya da daha tehlikelisi, sistemin ihtiyacı karşılayamamasına ve ürün kayıplarına yol açar. Refline Soğutma olarak yıllardır yüzlerce projede uyguladığımız hesap metodolojisini bu rehberde bir araya getirdik.
Soğutma yükü hesabı yalnızca "duvar kalınlığı × sıcaklık farkı" formülünden ibaret değildir. Bir soğuk odada ısı kazancı beş temel bileşenden oluşur ve her birinin doğru modellenmesi gerekir. Aşağıda ASHRAE Refrigeration Handbook ve TS EN 12830 referanslarına uygun olarak tüm bileşenleri tek tek ele alıyoruz.

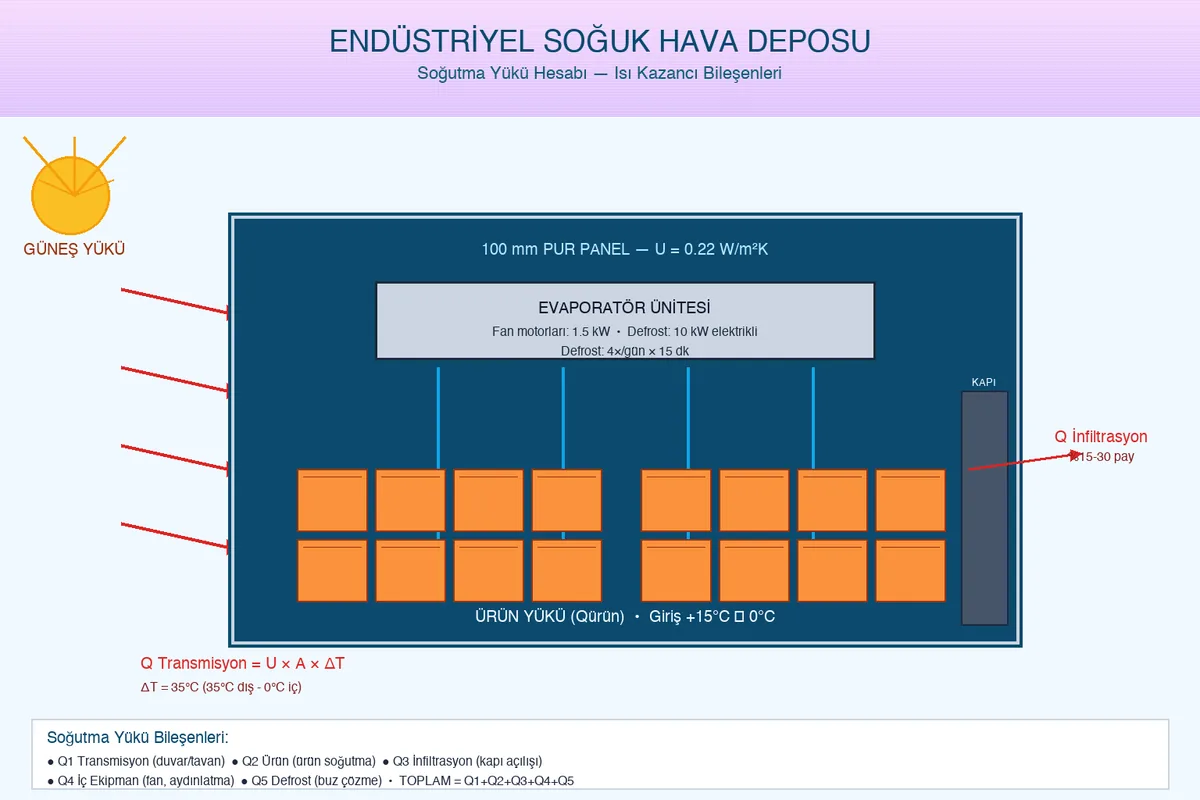

Soğutma Yükünün 5 Temel Bileşeni
Toplam ısı kazancı Qtoplam aşağıdaki bileşenlerin toplamıdır:
- Qtransmisyon – Duvar, taban ve tavandan geçen ısı
- Qurun – Depolanacak ürünün soğutulması ve dondurulması
- Qinfiltrasyon – Kapı açılışlarında içeri giren sıcak hava
- Qic-ekipman – Fan motorları, aydınlatma ve insanlar
- Qdefrost – Evaporatör defrost işlemi sırasında sisteme geri dönen ısı
Bunların her biri farklı fiziksel süreçleri temsil eder ve her birinin kendine özgü hesap yöntemi vardır. Aşağıdaki bölümlerde her bileşeni mühendislik örnekleriyle ele alıyoruz.
1. Transmisyon Yükü (Duvar, Taban, Tavan)
Transmisyon yükü, dış ortam ile iç ortam arasındaki sıcaklık farkının yalıtımlı kabuk üzerinden geçirdiği ısıdır. En temel formülü şudur:
Q_transmisyon (W) = U × A × ΔT × fBurada:
- U = Toplam ısı geçiş katsayısı (W/m²K) – Panel kalınlığı ve malzemesine bağlı
- A = Yüzey alanı (m²)
- ΔT = İç dış sıcaklık farkı (°C veya K)
- f = Yönelim katsayısı (güneş gören cephelerde 1.2-1.5, kuzey cephede 1.0)
U Değeri Nasıl Seçilir?
Endüstriyel soğuk hava depolarında en yaygın kullanılan PUR/PIR panel için tipik U değerleri şöyledir:
| Panel Kalınlığı | U Değeri (W/m²K) | Tipik Kullanım |
|---|---|---|
| 80 mm | 0.27 | +5°C soğuk oda |
| 100 mm | 0.22 | 0°C soğuk oda |
| 120 mm | 0.18 | -18°C dondurucu |
| 150 mm | 0.15 | -25°C derin dondurucu |
| 200 mm | 0.11 | -40°C şok dondurucu |
Panel U değerlerinin doğru seçimi tek başına yeterli değildir. Soğuk Hava Deposunda İzolasyon Malzemesi Seçimi: PUR, PIR, XPS ve EPS Karşılaştırma Rehberi başlıklı yazımızda panel malzemesi karşılaştırmasını detaylı şekilde ele almıştık. Orada da vurguladığımız üzere, doğru panel kalınlığı seçimi sadece yalıtım değil, aynı zamanda yıllık enerji tasarrufu demektir. 200 mm PUR yerine 100 mm PIR panel seçimi, yıllık ortalama %18 enerji tasarrufu sağlayabilir.
Sıcaklık Farkı (ΔT) Belirleme
ΔT hesaplanırken tasarım dış sıcaklığı kullanılmalıdır. Bu, yılın en sıcak günlerinde ölçülen maksimum değer değil, proje bölgesinin yıllık sıcaklık ortalamasının üzerine 5-7°C eklenmiş değerdir. Örneğin Ankara için:
- Yıllık en sıcak gün: 41°C (kısa süreli pik)
- Tasarım dış sıcaklık: 35°C (1-2 hafta görülen)
- +5°C soğuk oda için ΔT = 30°C
- -18°C dondurucu için ΔT = 53°C
Bu noktada depo iç sıcaklığının doğru seçilmesi kritik önem taşır. Soğuk Hava Deposu Sıcaklık Sınıfları ve Standartları başlıklı rehberimizde, her ürün grubu için önerilen sıcaklık aralıklarını ve regülasyon gereksinimlerini detaylı şekilde paylaştık.
2. Ürün Yükü (Product Load)
Depolanacak ürünün oda sıcaklığına getirilmesi için çekilmesi gereken ısıdır. Üç alt bileşeni vardır:
2.1 Ürün Soğutma Yükü
Q_urun = m × c × (T_giris - T_oda) / tBurada m ürün kütlesi (kg), c özgül ısı (kJ/kg·K), Tgiriş ürünün depoya giriş sıcaklığı, Toda oda sıcaklığı, t ise hedef soğutma süresidir. Özgül ısı değerleri ürüne göre değişir:
| Ürün | Özgül Isı (kJ/kg·K) | Donma Noktası (°C) |
|---|---|---|
| Elma | 3.85 | -1.5 |
| Domates | 3.95 | -0.5 |
| Süt | 3.90 | -0.5 |
| Et (taze) | 3.10 | -1.5 |
| Balık | 3.60 | -2.0 |
2.2 Gizli Donma Isısı (Latent Heat)
Ürün dondurulacaksa, donma noktasından geçerken açığa çıkan gizli ısı hesaba katılmalıdır. Bu, ürün yükünün genellikle en büyük bileşenidir. Su bazlı ürünlerde gizli ısı yaklaşık 335 kJ/kg'dır. 1 ton dondurulacak et için ortalama 120-150 kWh ısı çekmek gerekir.
2.3 Solunum Isısı (Respiration Heat)
Yaş meyve ve sebzeler depolama sırasında solunum yaparak ısı üretir. Bu ısı ihmal edilmemelidir. Örneğin muz 13°C'de depolanırken günde 14-18 mW/kg solunum ısısı üretir. 10 ton muz yüklü bir depoda bu, günlük ek 1.7-2.0 kWh yük demektir.
3. İnfiltrasyon Yükü (Door Infiltration)
Soğuk oda kapısı her açıldığında, dışarıdaki sıcak ve nemli hava içeri girer, depodaki soğuk hava dışarı çıkar. Bu ısı değişimi ciddi boyutlara ulaşabilir. Endüstriyel uygulamalarda infiltrasyon yükü toplam yükün %15-30'unu oluşturur.
İnfiltrasyon Yükü Formülü
Q_infiltrasyon = (V × n × ρ × c × ΔT) / 3600Burada V oda hacmi (m³), n saatlik kapı açılma sayısı, ρ hava yoğunluğu (1.2 kg/m³), c hava özgül ısısı (1.0 kJ/kg·K), ΔT iç-dış sıcaklık farkıdır. Pratikte daha yaygın kullanılan yaklaşım, açık kapı süresi boyunca geçen hava hacmini hesaplamaktır.
İnfiltrasyon Azaltma Yöntemleri
- Hava perdesi (air curtain): Kapı üstüne monte edilen yüksek hızlı hava perdesi, sıcak-soğuk hava geçişini %60-70 azaltır
- PVC şerit perde: Düşük maliyetli çözüm, %40-50 azaltma sağlar
- Geçiş odası (antre): Çift kapı uygulaması, %80'e kadar azaltma sağlar
- Otomatik hızlı kapılar: Açık kalma süresini 5 saniyenin altına indirir
- Kapı açıkken kapatma sinyali: Operatör disiplini ve alarm sistemi
4. İç Ekipman Yükü
Soğuk oda içinde çalışan tüm elektrikli ekipmanın ısıya dönüşen enerjisidir.
4.1 Evaporatör Fan Motorları
Evaporatör fanları çalışırken motordaki elektrik enerjisinin tamamı ısıya dönüşür ve odaya geri verilir. EC fan teknolojisi burada büyük fark yaratır:
| Fan Tipi | Verimlilik | Yıllık Tasarruf Potansiyeli |
|---|---|---|
| AC fan | %45-55 | Baz senaryo |
| EC fan (düşük hız) | %70-80 | %25-35 |
| EC fan (değişken devir) | %80-90 | %40-55 |
EC fanların yatırım maliyeti yüksek olsa da, 2-3 yıl içinde kendini amorti eder. Daha geniş bir perspektif için Endüstriyel Soğutma Sistemleri: Chiller, Soğuk Oda ve Enerji Verimliliği Rehberi yazımızdaki enerji verimliliği stratejilerine göz atabilirsiniz.
4.2 Diğer İç Yükler
- Aydınlatma: Standart floresan yerine LED kullanımı, 100 m²'lik bir depoda yaklaşık 0.4 kW sürekli yük demektir
- İnsan yükü: Bir operatör hafif iş yaparken yaklaşık 175 W, ağır iş yaparken 250 W ısı yayar
- Elektrikli forklift: Şarj sırasında 2-3 kW ısı yayar, depo içi kullanımda motor verimi %60-70
5. Defrost Yükü
Evaporatör yüzeyinde biriken buz periyodik olarak çözülmelidir. Elektrikli defrost uygulamalarında bu süreçte ısıtıcılardan odaya geri dönen ısı ciddi bir yük oluşturur. Sıcak gaz defrost uygulamalarında ise bu ısının önemli bir kısmı kondenser tarafına atılır ve oda yükü olarak sayılmaz.
Defrost yükünü hesaplamak için defrost sıklığı (günde kaç kez, her biri kaç dakika), defrost metodu (elektrikli, sıcak gaz, su) ve defrost heater gücü bilinmelidir. Örnek bir hesap:
Q_defrost = (P_heater × t_defrost × n_defrost) / 2410 kW heater gücü olan bir evaporatör, günde 4 kez 15 dakika çalışıyorsa günlük defrost yükü 10 kWh olur. Bu, oda sıcaklığına göre sürekli yüke dönüştürüldüğünde ortalama 0.4 kW sürekli yük eklenir.
Toplam Yük Hesabı: Pratik Örnek
Aşağıdaki örnek üzerinden tüm bileşenleri birleştirelim. Senaryo: Ankara'da 100 m² taban alanı, 5 m yükseklik, 0°C'de çalışan, günde 5 ton patates depolayan bir soğuk oda.
Varsayımlar
- Oda boyutları: 10 m × 10 m × 5 m (V = 500 m³)
- Panel: 100 mm PUR (U = 0.22 W/m²K)
- Dış sıcaklık: 35°C, iç: 0°C (ΔT = 35°C)
- Ürün: 5.000 kg/gün patates, giriş 15°C, çıkış 4°C
- Kapı açılma: günde 20 kez, her biri 60 saniye
- 2 adet EC fan, toplam 1.5 kW
Hesap Sonuçları
| Bileşen | Formül | Sonuç | Oran |
|---|---|---|---|
| Qtransmisyon | 0.22 × 500 × 35 × 1.1 | 3.85 kW | %52 |
| Qürün | 5000 × 3.6 × 11 / 86400 | 2.29 kW | %31 |
| Qinfiltrasyon | Pratik tablo değeri | 0.65 kW | %9 |
| Qiç ekipman | 1.5 kW fan + 0.3 kW LED | 1.80 kW | %24 |
| Qdefrost | 0.4 kW ortalama | 0.40 kW | %5 |
| Toplam sürekli yük | ~9.0 kW | %100 |
Bu örnekte transmisyon yükü en büyük kalemi oluşturuyor (%52). Yüksek sıcaklık farkı olan ve büyük hacimli depolarda bu oran tipik olarak %50-60 aralığındadır. Ürün yükü %31 ile ikinci sırada, infiltrasyon ise %9 ile görece düşük. Bu sonuç, hava perdesi ve PVC perde uygulamasının etkisini gösteriyor.
Güvenlik Faktörü ve Kompresör Seçimi
Hesaplanan teorik yükün üzerine %10-15 güvenlik faktörü eklenir. Bu, ürün yükünün öngörülenden yüksek gelmesi, yalıtımda lokal kusurlar ve kondenser performansının düşmesi gibi durumları karşılar. Ancak aşırı büyük güvenlik faktörü (örn. %30+) kompresörün sürekli kısa çalışmasına ve düşük verimliliğe yol açar.
Kompresör Tipi Seçimi
- 0°C üzeri soğuk odalar: Scroll kompresör tercih edilir, yüksek EER değeri sağlar
- -10°C ile 0°C arası: Yarı hermetik pistonlu veya scroll kombinasyonu
- -25°C ve altı: Yarı hermetik pistonlu kompresör, kaskad sistem düşünülmeli
- -40°C şok dondurma: Kaskad veya transkritik CO2 sistemleri
Hesap Sonucu Uygulama İpuçları
- Yük hesabı yazılımı kullanın (CoolPack, HAP, Danfoss Coolselector) — manuel hesaplar hata payı yüksektir
- Hesabı yıllık sıcaklık ortalamasının pik yüküne göre yapın, mutlak ekstrem değerlere göre değil
- Termal köprü etkisini göz ardı etmeyin; özellikle tavan-panel birleşim noktaları
- Ürün giriş sıcaklığını doğru ölçün — tarladan gelen ürün bazen 30°C+ olabiliyor
- Defrost yükünü sürekli yüke dönüştürürken günlük toplamı 24 saate bölün
- Kompresör seçiminde kondenser sıcaklığının +8°C / +10°C / +12°C üzerindeki senaryoları ayrı ayrı hesaplayın
Sonuç
Soğutma yükü hesabı, endüstriyel soğutma projesinin temelidir. Beş temel bileşenin (transmisyon, ürün, infiltrasyon, iç ekipman, defrost) doğru modellenmesi, hem yatırım maliyetini optimize eder hem de işletme döneminde enerji verimliliğini artırır. Yanlış yapılan hesap, en iyi durumda gereksiz yatırıma, en kötü durumda ürün kaybına ve enerji israfına neden olur.
Refline Soğutma olarak, yeni depo projelerinde detaylı soğutma yükü hesabını ücretsiz ön etüd kapsamında sunuyoruz. Projeniz için iletişim sayfamızdan bize ulaşabilir, yerinde keşif ve bilgisayar destekli hesap raporu talep edebilirsiniz.
Kaynaklar ve Standartlar
- ASHRAE Refrigeration Handbook (Chapter 10: Refrigeration Load Calculations) — ashrae.org
- TS EN 12830: Sıcaklık kayıt cihazları — gıda depoları için (TSE Standard Kataloğu)
- TS 11939: Soğuk depolama — genel kurallar
- Eurovent Sertifikasyon Programları (evaporatör ve kondenser performans)
