Endüstriyel soğutma sistemlerinde yağ soğutucu seçimi, kompresör ömrünü doğrudan belirleyen en kritik tasarım kararlarından biridir. Kompresör yağlama verimliliği; sistem güvenilirliği, enerji tüketimi ve bakım maliyetleri üzerinde belirleyici bir role sahiptir. Bu rehberde, endüstriyel soğutmada yağ soğutucu tiplerini, seçim kriterlerini ve kompresör yağlama verimliliğini artıracak stratejileri detaylı olarak ele alıyoruz.
Yağ Soğutucu Nedir ve Neden Kritiktir?
Yağ soğutucu, kompresörde sürtünme ve sıkıştırma işlemi sonucu ısınan yağın sıcaklığını düşürmek için tasarlanmış bir ısı eşanjörüdür. Kompresör yağ soğutucu sistemleri, yağın viskositesini koruyarak hem yağlama kalitesini hem de soğutma verimliliğini sürdürür. Yağ soğutma işlemi başarısız olduğunda kompresör aşırı ısınma, yağ bozunması, mekanik aşınma ve nihai sistem arızası ile karşılaşır.
Endüstriyel soğutma tesisatlarında yağ sıcaklığı, kompresör çıkışında tipik olarak 70-110°C arasında değişir. Bu sıcaklığın kabul edilebilir değerlere (genellikle 40-60°C aralığına) düşürülmesi, yağ soğutucu sistemlerin temel işlevidir. Yetersiz yağ soğutma; kompresör verimliliğini %15-30 oranında düşürebilir ve yağ ömrünü önemli ölçüde kısaltabilir.
Yağın Kompresördeki Fonksiyonları
Kompresör yağı yalnızca yağlama sağlamaz; aynı zamanda şu kritik fonksiyonları üstlenir:
- Yağlama: Hareketli parçalar arasındaki sürtünmeyi azaltır ve metal-metal temasını engeller
- Soğutma: Kompresör içi ısıyı absorbe ederek sıcaklık dağılımını sağlar
- Sızdırmazlık: Rotor-gövde arası boşlukları doldurarak iç kaçakları minimize eder
- Korozyon koruması: Metal yüzeylerde ince bir film tabakası oluşturarak korozyonu engeller
- Titreşim sönümleme: Mekanik titreşimleri absorbe ederek sistem stabilitesini artırır
Yağ Soğutucu Tipleri ve Karşılaştırması
Endüstriyel soğutma uygulamalarında üç ana yağ soğutucu tipi kullanılır. Her birinin kendine özgü avantajları, dezavantajları ve uygulama alanları bulunur.
Hava Soğutmalı Yağ Soğutucular
Hava soğutmalı yağ soğutucular, çevresel havayı kullanarak yağı soğutan finli ısı eşanjörleridir. Su kaynağının sınırlı veya bulunmadığı yerlerde tercih edilir.
Avantajları
- Su tüketimi yoktur; kuru ve kurak bölgelerde idealdir
- Montaj ve kurulum maliyeti düşüktür
- Donma riski taşımaz
- Bakım gereksinimi minimaldir
- Su arıtma sistemi gerektirmez
Dezavantajları
- Yüksek ortam sıcaklığında kapasite düşer (40°C üzeri ortamda %20-30 kapasite kaybı)
- Gürültü seviyesi yüksektir (fanlı tasarımlar)
- Yakınında ısı atımı alanı gerekir
- Enerji tüketimi su soğutmalıya göre daha yüksektir
Su Soğutmalı Yağ Soğutucular
Su soğutmalı yağ soğutucular, plakalı veya borulu ısı eşanjörü prensibiyle çalışır. Soğutma suyu ile yağ arasındaki ısı transferini sağlar. Özellikle endüstriyel soğutma grupları uygulamalarında yüksek kapasiteli sistemlerde tercih edilir.
Avantajları
- Yüksek ısı transfer kapasitesi; kompakt tasarım
- Ortam sıcaklığından bağımsız stabil performans
- Düşük gürültü seviyesi
- Enerji verimliliği daha yüksektir
- Kapasite kontrolü kolaydır (su debisi ayarı ile)
Dezavantajları
- Su kaynağı ve arıtma gereksinimi
- Donma riski (antifriz gerekli)
- Korozyon ve kireçlenme sorunu
- Bakım maliyeti daha yüksektir
Termostatik Kontrollü Yağ Soğutucular
Termostatik kontrollü yağ soğutucular, yağ sıcaklığını sabit bir set noktasında tutmak için bypass vanası ve termostatik kontrol kullanır. Bu sistemler hem hava hem su soğutmalı tiplerle entegre çalışabilir.
Önemli: Termostatik kontrol, kompresörün düşük yük çalışmasında bile yağ sıcaklığını optimum aralıkta tutarak viskosite kaybını önler. Bu özellikle soğuk hava deposu uygulamalarında part-load çalışma sürelerinin uzun olması nedeniyle kritik önem taşır.
Kompresör yağlama sistemi ve yağ enjeksiyon mekanizması
Yağ Soğutucu Seçim Kriterleri
Doğru yağ soğutucu seçimi, sistem tasarımının başarısını belirler. Seçim sürecinde şu kriterler değerlendirilmelidir:
Kapasite ve Isı Yükü Hesabı
Yağ soğutucu kapasitesi, kompresörün ürettiği toplam ısı yükünün %15-25'i kadardır. Bu oran; kompresör tipine, sıkıştırma oranına ve çalışma koşullarına göre değişir. Kapasite hesabında şu faktörler göz önünde bulundurulmalıdır:
- Kompresör motor gücü ve verimlilik faktörü
- Sıkıştırma oranı (basınç oranı)
- Çalışma aralığı (minimum/maksimum yük)
- Ortam koşulları (sıcaklık, nem, yükseklik)
- Güvenlik faktörü (tipik olarak %10-20)
| Parametre | Tipik Değer | Açıklama |
|---|---|---|
| Yağ giriş sıcaklığı | 70-110°C | Kompresör çıkışındaki yağ sıcaklığı |
| Yağ çıkış sıcaklığı | 40-60°C | Soğutucu sonrası hedef sıcaklık |
| Yağ debisi | Sistem bağımlı | Kompresör yağ pompası kapasitesi |
| Soğutma suyu giriş sıcaklığı | 25-35°C | Kule veya şehir suyu sıcaklığı |
| Güvenlik faktörü | %10-20 | Tasarım marjı |
Yağ Viskositesi ve Sıcaklık İlişkisi
Yağ soğutucu seçiminde viskosite-sıcaklık ilişkisi merkezi öneme sahiptir. Her yağ tipi için belirlenmiş viskosite aralığı vardır ve bu aralığın dışına çıkılması kompresör hasarına yol açar.
ISO VG 32 yağ için önerilen viskosite aralığı 20-50 cSt, ISO VG 46 yağ için ise 25-60 cSt arasındadır. Yağ sıcaklığı arttıkça viskosite düşer; bu da yağlama film kalınlığını azaltır ve metal-metal temas riskini artırır. Tam tersi olarak, düşük sıcaklıkta viskosite artar ve yağın pompalanması güçleşir.
Viskosite İndeksi ve Önemi
Viskosite indeksi (VI), yağın sıcaklık değişimine karşı viskosite direncini ölçer. Yüksek VI'lı yağlar, sıcaklık değişimlerinde daha stabil viskosite gösterir. Endüstriyel soğutma uygulamalarında VI değeri en az 95 olan yağlar tercih edilmelidir. Sentetik yağlar tipik olarak 140-180 VI değerine sahipken, mineral yağlar 80-100 aralığındadır.
Basınç Düşümü ve Hidrolik Tasarım
Yağ soğutucu seçiminde basınç düşümü kritik bir parametredir. Yüksek basınç düşümü, kompresör yağ besleme basıncını azaltarak yağlama yetersizliğine neden olabilir. Önerilen basınç düşümü değerleri:
- Plakalı eşanjörler: 0.1-0.3 bar
- Borulu eşanjörler: 0.2-0.5 bar
- Hava soğutmalı eşanjörler: 0.3-0.8 bar
Basınç düşümünün aşırı olması, yağ pompasının kapasitesini aşan bir yük yaratarak kompresör yağlama basıncının düşmesine ve sonuçta mekanik hasara yol açabilir. Tasarım aşamasında yağ soğutucu basınç düşümü mutlaka kompresör yağ basıncı hesabına dahil edilmelidir.
Kompresör Yağlama Verimliliğini Etkileyen Faktörler
Kompresör yağlama verimliliği, yalnızca yağ soğutucu seçimine bağlı değildir. Sistemin bütünsel tasarımı ve işletme koşulları da belirleyici rol oynar.
Yağ Kalitesi ve Yağ Değişim Periyodu
Kompresör yağının zamanla bozunması kaçınılmazdır. Termal bozunma, oksidasyon ve nem emilimi yağın kimyasal yapısını değiştirir. Periyodik yağ analizi şu parametreleri izlemelidir:
- Viskosite: %10 üzeri değişim yağ değişimi gerektirir
- Asit sayısı (TAN): 0.5 mg KOH/g üzeri kritik eşik
- Nem içeriği: 50 ppm üzeri nem, yağlama kalitesini düşürür
- Partikül sayısı: ISO 4406 standardına uygun temizlik seviyesi
- Dielektrik kuvvet: Yalıtım özelliğinin göstergesi
Yağ Filtresi Seçimi ve Bakımı
Yağ filtresi, kompresör yağlama sisteminin en kritik bileşenlerinden biridir. Filtre seçiminde şu kriterlere dikkat edilmelidir:
- Filtre derecesi: 10-25 mikron (tam akış), 3-10 mikron (ikinci kademe)
- Filtreleme verimliliği: β oranı en az 75 (β10≥75)
- Basınç düşümü: Yeni filtre için maksimum 0.2 bar
- Kapasite: Sistem debisinin en az 1.5 katı
- By-pass valfı: 1.5-2.0 bar fark basıncında açmalı
Yağ filtresinin düzenli olarak değiştirilmemesi, partiküllerin kompresör iç yüzeylerine taşınmasına ve aşınmaya neden olur. Ayrıca tıkanmış bir filtre, by-pass valfının açılmasına ve filtresiz yağ akışına yol açarak kompresör hasar riskini önemli ölçüde artırır. Bu konuda detaylı bilgi için soğutma grupları sayfamızı inceleyebilirsiniz.
Kompresör Tipine Göre Yağlama Stratejileri
Farklı kompresör tipleri farklı yağlama gereksinimlerine sahiptir. Her tip için optimize edilmiş bir yağ soğutma ve yağlama stratejisi geliştirilmelidir.
Scroll Kompresörlerde Yağlama
Scroll kompresörler, sarmal yapısı nedeniyle yağın hem yağlama hem sızdırmazlık fonksiyonunu yerine getirdiği kapalı tasarımlardır. Yağ soğutması genellikle kompresör gövdesi üzerinden gerçekleşir. Scroll ve pistonlu kompresör karşılaştırması konusunda detaylı bilgi bulabilirsiniz. Yağ değişimi genellikle önerilmez; ancak sistem kontaminasyonunda tam boşaltma ve yeniden doldurma gerekir.
Pistonlu Kompresörlerde Yağlama
Pistonlu kompresörler, yağ pompası ile yağı zorlayan açık tip sistemlerdir. Yağ basıncı ve sıcaklığı izlenmelidir. Krankcase yağ seviyesi, yağ basıncı farkı ve yağ sıcaklığı düzenli olarak kontrol edilmelidir.
Vidalı (Screw) Kompresörlerde Yağlama
Screw kompresörler, yüksek yağ enjeksiyon oranına sahip sistemlerdir. Yağ, rotor aralarına doğrudan enjekte edilir ve hem yağlama hem soğutma hem de sızdırmazlık sağlar. Bu nedenle yağ soğutucu kapasitesi diğer tiplere göre daha büyük seçilmelidir. Screw kompresörlerde yağ soğutucu kapasitesi, kompresör motor gücünün %25-35'i olarak tasarlanmalıdır.

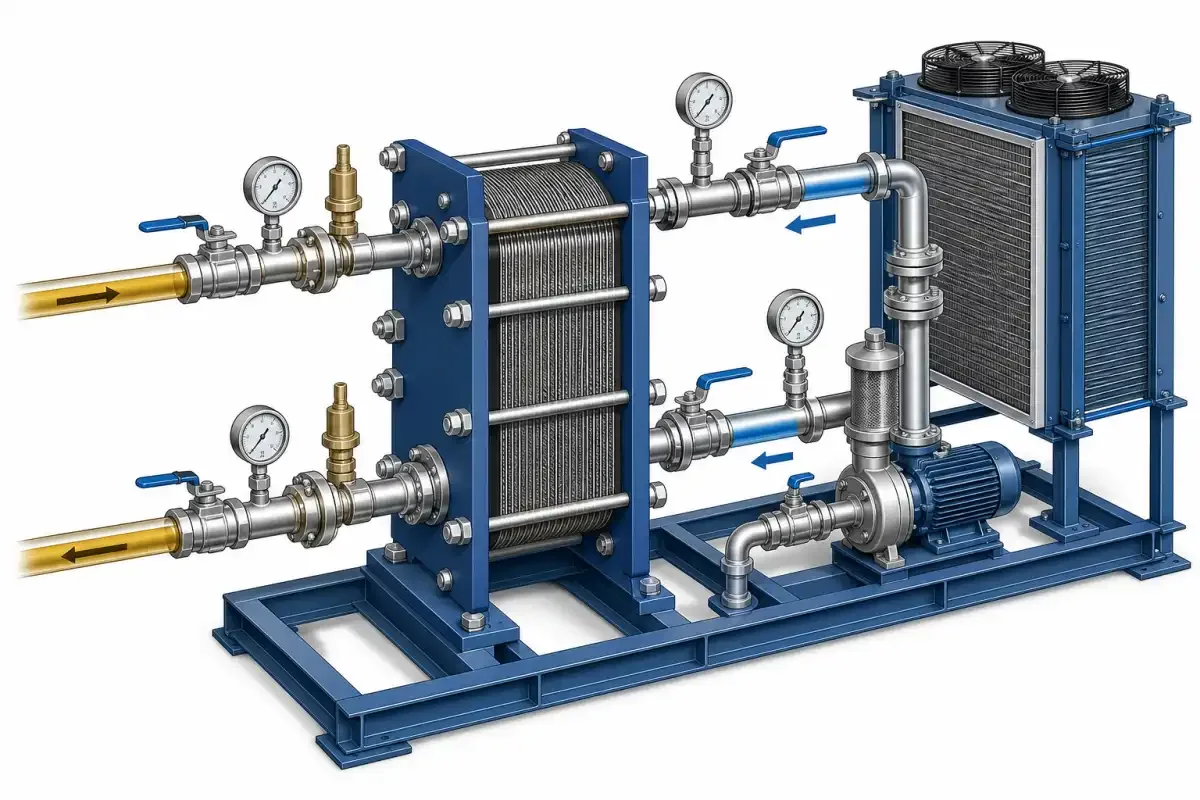

Yağ soğutucu eşanjör çeşitleri karşılaştırması
Yağ Soğutucu Tasarımında Dikkat Edilmesi Gerekenler
Eşanjör Tipi Seçimi
Plakalı ve borulu eşanjörler arasındaki seçim, uygulama koşullarına göre yapılmalıdır:
| Kriter | Plakalı Eşanjör | Borulu Eşanjör |
|---|---|---|
| Isı transfer verimi | Yüksek (3-5 katı) | Orta |
| Kompaktlık | Çok kompakt | Daha hacimli |
| Basınç dayanımı | Orta (25 bar max) | Yüksek (100+ bar) |
| Temizlik/bakım | Zor (sökme gerekli) | Kolay (rodaj) |
| Maliyet | Daha düşük | Daha yüksek |
| Yağ-su sızdırmazlık | O-ring riski | Kaynaklı |
Soğutma Suyu Kalitesi
Su soğutmalı yağ soğutucularda su kalitesi sistem ömrünü doğrudan etkiler. Su sertliği, klor içeriği ve toplam çözünmüş katı (TDS) değeri izlenmelidir. Su sertliği 60 mg/L CaCO3 üzeri olduğunda kireçlenme riski artar. Klor içeriği 200 ppm üzeri ise korozyon riski belirginleşir.
Donma Koruması
Soğuk hava depoları ve düşük sıcaklık uygulamalarında donma riski yağ soğutucu tasarımında mutlaka dikkate alınmalıdır. Antifriz oranı, bölgesel en düşük sıcaklığa göre belirlenmeli ve soğutma suyu devresinde otomatik dolaşım sağlanmalıdır. Donma sensörü ve alarm sistemi kurulumu, soğutma sistemi elektrik arızaları ve kompresör koruması açısından zorunludur.
Yağ Soğutucu Bakım ve İşletme Stratejileri
Periyodik Bakım Programı
Yağ soğutucu sisteminin güvenilir çalışması için düzenli bakım şarttır. Önerilen bakım periyotları:
| Bakım İşlemi | Periyot | Sorumlu |
|---|---|---|
| Yağ sıcaklığı kontrolü | Günlük | Operatör |
| Yağ seviyesi kontrolü | Haftalık | Operatör |
| Fark basıncı kontrolü (filtre) | Haftalık | Operatör |
| Yağ numunesi alma | 3 ay | Teknisyen |
| Yağ filtresi değişimi | 6 ay / 2000 saat | Teknisyen |
| Eşanjör temizliği | Yıllık | Uzman |
| Yağ değişimi | Yıllık / 8000 saat | Uzman |
| Su kalitesi analizi | 3 ay | Laboratuvar |
Enerji Verimliliği ve Optimizasyon
Yağ soğutucu sistemi, kompresörün toplam enerji tüketiminin %3-8'ini oluşturur. Enerji verimliliğini artırmak için şu stratejiler uygulanabilir:
- Değişken hızlı fan kontrolü: Hava soğutmalı sistemlerde fan hızını yağ sıcaklığına göre ayarlayarak %20-35 enerji tasarrufu sağlanır
- VFD'li yağ pompası: Sabit devirli pompa yerine değişken frekanslı sürücülü pompa kullanımı %15-25 tasarruf
- Isı geri kazanimı: Yağ soğutucudan atılan ısının sıcak su üretiminde değerlendirilmesi
- Ekonomizer entegrasyonu: Yağ soğutucunun ekonomizer devresiyle kombine çalışması
- Doğal soğutma (free cooling): Düşük ortam sıcaklığında mekanik soğutma yerine doğal soğutma kullanımı
Enerji verimliliği konusunda detaylı bilgi için Avrupa Soğutma Derneği'nin (Eurovent) endüstriyel soğutma rehberlerine ve ASHRAE standartlarına başvurulabilir.
Sık Karşılaşılan Yağ Soğutucu Problemleri ve Çözümleri
Yağ Sıcaklığının Yüksek Sevilmesi
Yağ sıcaklığının tasarım değerlerinin üzerinde çalışması en yaygın problemlerden biridir. Olası nedenler ve çözümleri:
- Eşanjör kirliliği: Plaka veya boru yüzeylerindeki birikintiler ısı transferini azaltır → Kimyasal veya mekanik temizlik
- Yetersiz soğutma suyu debisi: Su akışının azalması ısı taşınımını düşürür → Pompa kontrolü ve filtre temizliği
- Hava kanalı tıkanıklığı: Hava soğutmalı sistemlerde fin araları → Basınçlı hava temizliği
- Yağ miktarı azalması: Yağ seviyesinin düşük olması → Yağ takviyesi ve kaçak kontrolü
- Yanlış yağ tipi: Viskosite uyumsuzluğu → Üretici önerilerine uygun yağ kullanımı
Yağ Emülsiyonu ve Nem Sorunu
Soğutma sistemlerinde yağ ve soğutucu akışkanın karışması, emülsiyon oluşumuna neden olur. Bu durum yağlama kalitesini düşürür ve eşanjör verimini azaltır. Nem giderici (moisture separator) ve yağ ayrıştırıcı (oil separator) kullanımı bu sorunu minimize eder.
Yağ Soğutucu Sızdırmazlık Problemleri
Plakalı eşanjörlerde O-ring contaların zamanla bozunması sızdırmazlık kaybına yol açar. Özellikle yüksek sıcaklık ve agresif kimyasal ortamlarda contaların periyodik kontrolü ve değişimi gerekir. Borulu eşanjörlerde ise tüp-plaka kaynaklarının korozyonu sızdırma riski oluşturabilir.
İleri Teknolojiler ve Gelecek Trendleri
Akıllı Yağ Soğutma Sistemleri
IoT tabanlı sensörler ve bulut tabanlı izleme sistemleri, yağ soğutucu performansını gerçek zamanlı olarak takip etmeye olanak sağlar. Sıcaklık, basınç, debi ve viskosite sensörleri aracılığıyla tahmine dayalı bakım (predictive maintenance) stratejileri geliştirilebilir. Bu sistemler, arıza öncesi uyarı vererek planlanmamış duruşları %40-60 oranında azaltabilir.
Doğal Soğutucu Akışkanlarla Uyumlu Yağ Soğutucular
CO₂ (R744), amonyak (R717) ve hidrokarbonlar gibi doğal soğutucu akışkanlarla uyumlu yağ ve yağ soğutucu sistemleri, endüstriyel soğutmanın geleceğidir. POE yağlar CO₂ sistemlerine uygun iken, amonyak sistemlerinde PAO veya PAG yağlar tercih edilir. Her akışkan tipi için yağ soğutucu tasarımı özelleştirilmelidir.
Nanoakışkan Destekli Yağ Soğutucular
Nanoakışkanlar (nanoöğeler içeren yağlar), ısı transfer özelliklerini %10-30 oranında iyileştirebilir. Al₂O₃, TiO₂ ve grafen nanoöğeler içeren yağlar, laboratuvar ortamında umut verici sonuçlar göstermektedir. Ancak endüstriyel ölçekte uygulama hâlâ araştırma aşamasındadır ve uzun süreli stabilite, erozyon ve kirlilik riskleri değerlendirilmeye devam etmektedir.
Sonuç: Yağ Soğutucu Seçimi ve Kompresör Yağlama Verimliliği
Endüstriyel soğutma sistemlerinde yağ soğutucu seçimi, kompresör yağlama verimliliğinin ve dolayısıyla tüm sistemin güvenilirliğinin temel belirleyicisidir. Doğru kapasite hesabı, uygun eşanjör tipi seçimi, viskosite uyumu ve düzenli bakım; yağ soğutucu sisteminin optimum performansla çalışmasını sağlar. Hava soğutmalı ve su soğutmalı sistemlerin avantaj ve dezavantajlarını değerlendirerek uygulama koşullarına en uygun çözümü seçmek, enerji verimliliğini artırırken bakım maliyetlerini minimize eder. Akıllı izleme sistemleri ve doğal soğutucu akışkanlarla uyumlu yağ soğutucu teknolojileri, endüstriyel soğutmanın geleceğini şekillendirmektedir. Refline Soğutma olarak, endüstriyel soğutma projelerinizde doğru yağ soğutucu seçimi ve kompresör yağlama verimliliği konularında profesyonel destek sunuyoruz.
