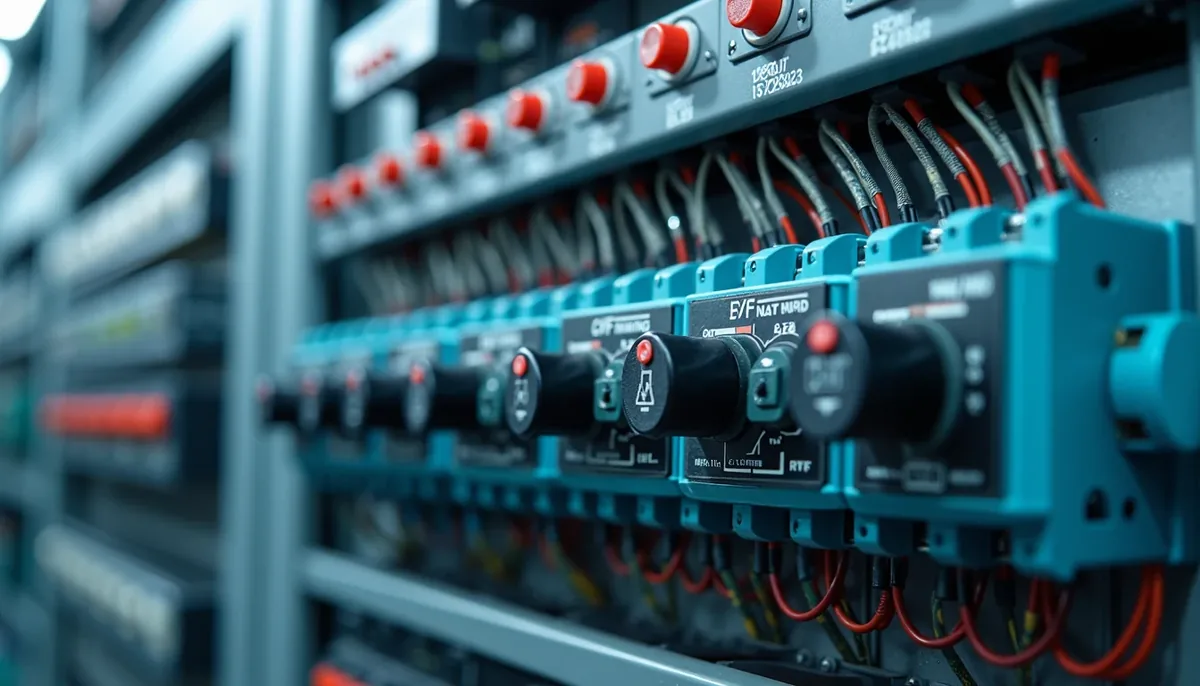

Soğuk Hava Deposunda Elektrik Panosu Neden Kritik Bir Bileşendir?
Soğuk hava depolarında elektrik panosu, sistemin beyni olarak görev yapar. Kompresör, evaporatör fanı, kondenser fanı, defrost rezistansları, kapı rezistansları, zemin ısıtma hatları, aydınlatma ve alarm sistemlerinin tamamı bu panodan komuta edilir. Pano tasarımı hatalıysa veya bileşen seçimi yanlış yapıldıysa, soğutma sistemi istenen performansı veremez; hatta ciddi arıza riskleri ortaya çıkar.
Endüstriyel soğutma uygulamalarında elektrik panosu sadece bir güç dağıtım noktası değildir. Sıcaklık kontrolörleri, VFD sürücüler, faz koruma röleleri, termik röleler ve PLC ünitelerinin entegre çalıştığı bir otomasyon merkezidir. Bu yazıda soğuk hava deposu elektrik panosu tasarımından bileşen seçimine, montaj kurallarından bakım prosedürlerine kadar tüm detayları ele alacağız.
Soğuk hava deposu elektrik panosunda periyodik bakım ve kontrol
Soğuk Hava Deposu Elektrik Panosu Temel Bileşenleri
Ana Şalt ve Güç Dağıtım Üniteleri
Soğuk hava deposu elektrik panosunda güç akışı, ana şalterden başlar. Ana şalter, tesisatın tamamını yalıtım altına alabilen ve kısa devre koruması sağlayan ilk bileşendir. Genellikle MCCB (Kalıplanmış Kasa Devre Kesici) tipinde seçilir ve soğutma sisteminin toplam akım kapasitesini karşılayacak şekilde boyutlandırılır.
Güç dağıtım barası, ana şalterden gelen enerjiyi alt gruplara yönlendirir. Her alt grupta ayrı bir devre kesici bulunur: kompresör grubu, evaporatör fan grubu, kondenser fan grubu, defrost grubu, kapı ve zemin rezistans grubu, aydınlatma grubu şeklinde ayrıştırılır. Bu ayrıştırma hem arıza tespitini kolaylaştırır hem de bakım sırasında ilgili grubu güvenli şekilde izole etmeyi sağlar.
Kontrol ve Otomasyon Üniteleri
Modern soğuk hava depolarında sıcaklık kontrolü, mikro işlemci tabanlı dijital kontrolörler aracılığıyla yapılır. Bu kontrolörler, PT100 veya NTC tipi sıcaklık sensörlerinden aldığı verilerle kompresör çalışma aralıklarını, defrost zamanlamalarını ve fan hızlarını yönetir. Gelişmiş modellerde IoT bağlantısı sayesinde uzaktan izleme ve müdahale imkanı da sunulur.
PLC (Programlanabilir Lojik Kontrolör) tabanlı sistemlerde ise daha karmaşık otomasyon senaryoları gerçekleştirilebilir. Çok odalı depolarda farklı sıcaklık set pointleri, sıralı kompresör çalışması, enerji tasarrufu modları ve alarm yönetimi PLC üzerinden koordine edilir. Soğutma grubu bakımı ve periyodik kontrol süreçlerinde PLC programının doğru yapılandırılmış olması, sistemin kesintisiz çalışması için temel şarttır.
VFD (Inverter) Entegrasyonu ve Pano İçinde Konumlandırma
Soğuk hava depolarında enerji verimliliğini artıran en önemli bileşenlerden biri VFD sürücülerdir. Ancak VFD'lerin pano içinde konumlandırılması dikkat gerektirir. Sürücüler çalışma sırasında önemli miktarda ısı üretir ve elektromanyetik girişim yayabilir. Bu nedenle pano tasarımında VFD'ler için ayrı bir soğutma bölmesi oluşturulmalı ve güç kabloları ile sinyal kabloları birbirinden net şekilde ayrılmalıdır.
VFD'nin pano içindeki yerleşimi, giriş şebekesine en kısa yoldan bağlanacak ve motora giden kablo uzunluğu minimize edilecek şekilde planlanır. Sürücü çıkışında sinüs filtresi veya dV/dt filtresi kullanılması, motor yalıtımını korur ve uzun kablo mesafelerinde oluşabilecek voltaj piklerini engeller. Soğuk hava deposunda VFD kullanımının detaylarını VFD inverter sürücü rehberimizde bulabilirsiniz.
Faz Koruma ve Güvenlik Röleleri
Faz Koruma Rölelerinin Görevi
Üç fazlı soğutma sistemlerinde faz koruma rölesi, olası faz sırası hatası, faz eksilmesi ve aşırı veya düşük gerilim durumlarında kompresörü korur. Faz eksilmesi durumunda motor aşırı akım çeker ve sargı hasarı oluşur. Faz sırası hatası ise kompresörün ters yönde çalışmasına neden olarak mekanik hasara yol açar.
Kaliteli faz koruma röleleri, faz sırası, faz eksikliği, aşırı gerilim ve düşük gerilim korumalarını tek ünite içinde sunar. Soğuk hava deposu elektrik panosunda bu röle kompresör kontaktörünün önüne bağlanarak, anormal durumlarda motorun çalışmasını engeller. Sistem koruma katmanları arasında en kritik bileşenlerden biridir.
Termik Röle ve Aşırı Akım Koruması
Her motor devresinde termik röle (aşırı akım rölesi) bulunmalıdır. Termik röle, motor nominal akımının belirli bir yüzdelik diliminin üzerindeki akımları algılayarak kontaktörü açar ve motoru korur. Soğuk hava deposu uygulamalarında kompresör, evaporatör fan motorları ve kondenser fan motorları için ayrı ayrı termik röle konulmalıdır.
Aşırı akım korumasının doğru seçilmesi için motor nominal akımı, hizmet faktörü ve çalışma koşulları dikkate alınır. Soğuk ortamda çalışan motorlarda başlangıç akımı yüksektir; bu nedenle termik röle seçiminde başlangıç akımı toleransı olan modeller tercih edilmelidir.
Pano Soğutma ve İklimlendirme
Elektrik panosu içindeki bileşenlerin ömrü ve güvenilirliği, çalışma sıcaklığına doğrudan bağlıdır. Pano içi sıcaklık 35°C'yi geçtiğinde elektronik bileşenlerin ömrü yarıya düşer; 50°C'yi aşarsa ciddi arıza riski ortaya çıkar. Soğuk hava deposu ortamında pano dışı sıcaklık düşük olsa da, pano içindeki güç bileşenlerinin ürettiği ısı yeterli soğutma olmadığında birikir.
Pano soğutma yöntemleri arasında doğal konveksiyon (delikli paneller), fanlı soğutma, hava-hava ısı eşanjörü ve termoelektrik soğutucular sayılabilir. Doğal konveksiyon düşük güçlü panolarda yeterli olsa da, VFD ve PLC içeren panolarda aktif soğutma gereklidir. Pano soğutma sistemi tasarlanırken dış ortam sıcaklığı, iç ısı yükü ve pano IP koruma sınıfı birlikte değerlendirilir.
Topraklama ve EMC Uyumluluğu
Topraklama Sistemi
Soğuk hava deposu elektrik panosunda topraklama, hem insan güvenliği hem de ekipman koruması için zorunludur. TN-S topraklama sistemi, koruma iletkeni (PE) ve nötr iletkeninin (N) panodan itibaren ayrıldığı en güvenli şamadır. Tüm metal muhafazalar, pano gövdesi, kapı ve montaj rayları PE hattına bağlanır.
Topraklama direnci 1 ohm'un altında olmalıdır. Yüksek nem ortamında topraklama hattının korozyona uğramaması için bakır baralar galvanik kaplamalı olmalı ve bağlantı noktaları oksit önleyici bileşik ile korunmalıdır. Soğuk hava deposunda nem kontrolü konusunu nem kontrolü rehberimizde detaylı inceleyebilirsiniz.
EMC (Elektromanyetik Uyumluluk) Tedbirleri
VFD sürücüler ve yüksek güçlü kontaktörler çalışma sırasında elektromanyetik girişim üretir. Bu girişim, sinyal kabloları ve sensör hatları üzerinden kontrolörleri etkileyerek ölçüm hatalarına ve istenmeyen çalışmalara neden olabilir. EMC uyumluluğu sağlamak için:
- Güç ve sinyal kabloları ayrı kablo kanallarından geçirilmelidir
- VFD çıkış kabloları ekranlı ve topraklı olmalıdır
- Kontaktör bobinleri RC söndürücü ile donatılmalıdır
- Pano içindeki kablo güzergahları mümkün olduğunca kısa tutulmalıdır
- Hassas elektronik bileşenler pano içinde güç bileşenlerinden uzak konumlandırılmalıdır
Kablo Seçimi ve Güzergah Planlaması
Soğuk hava deposu elektrik tesisatında kablo seçimi, ortam koşullarına uygun yapılmalıdır. Soğuk odalar içinde kullanılan kablolar -40°C'ye kadar esnekliğini koruyan özel soğuğa dayanıklı tipte olmalıdır. Standart PVC izoleli kablalar düşük sıcaklıklarda sertleşerek kırılgan hale gelir ve titreşim sonucu yalıtım hasarı oluşabilir.
Akıllı otomasyon panosu ve PLC tabanlı kontrol sistemi
Kablo kesit seçiminde motor nominal akımı, kablo uzunluğu ve izin verilen gerilim düşümü birlikte hesaba katılır. Uzun kablo hatlarında gerilim düşümünü sınırlamak için bir üst kesit kullanmak motor ömrünü uzatır. Güç kabloları için minimum 2.5 mm², kontrol kabloları için minimum 1.5 mm² kesit tercih edilmelidir. VFD çıkış kabloları için ise özel soğuğa dayanıklı ekranlı kablo kullanımı zorunludur.
Pano Montaj Yeri ve Çevresel Koşullar
Elektrik panosunun montaj yeri, soğutma sisteminin güvenilirliğini doğrudan etkiler. Pano, soğuk oda dışında, temiz, kuru ve iyi havalandırılan bir mekanda konumlandırılmalıdır. Soğuk oda içinde pano yerleştirilmesi durumunda, pano içindeki ısı birikimi ve yoğuşma riski için ek soğutma ve izolasyon önlemleri alınmalıdır.
Pano konumlandırmasında dikkat edilecek noktalar:
- Pano kapısının tam açılabilmesi için yeterli alan bırakılmalıdır
- Kompresör ve kondenser ünitesine yakın, ancak titreşimden etkilenmeyecek mesafede olmalıdır
- Sensör kablolarının maksimum uzunluğunu aşmayacak konumda seçilmelidir
- Servis ve bakım erişimi kolay olmalıdır
- Pano tabanında kablo giriş çıkışları için yeterli alan sağlanmalıdır
Alarm ve İzleme Sistemleri
Soğuk hava deposunda arızanın hızlı tespiti, ürün kaybını önlemenin ilk koşuludur. Elektrik panosundaki alarm sistemi, sıcaklık sınır aşımı, kompresör arızası, faz koruma tetiklemesi, kapı açık kalma uyarısı ve buzakü arızası gibi durumları sesli ve görsel olarak bildirir. Modern sistemlerde bu uyarılar SMS, e-posta ve mobil uygulama üzerinden uzaktan iletilebilir.
Alarm sisteminin güvenilir çalışması için alarm devresi ana güç devresinden ayrı bir sigortadan beslenmeli ve kendi UPS'ine sahip olmalıdır. Şebeke kesintisinde bile alarm sisteminin aktif kalması, soğuk hava deposu operasyonunun sürekliliği için kritiktir. Uzaktan izleme sistemlerinin kurulum detaylarını alarm otomasyonu rehberimizde bulabilirsiniz.
Defrost Kontrolü ve Pano Entegrasyonu
Soğuk hava depolarında defrost sistemi, evaporatör yüzeyinde oluşan buğu tabakasını eriterek ısı transferi verimliliğini korur. Elektrik rezistanslı defrost uygulamalarında, defrost kontrolörü panodaki zaman rölesi veya dijital kontrolör üzerinden yönetilir. Sıcaklık sensörü evaporatör çıkışına yerleştirilir ve defrost sonlandırma sıcaklığına ulaşıldığında rezistans enerjisi kesilir.
Sıcak gaz defrost sistemlerinde ise kompresör sıcak gaz by-pass hattı üzerinden evaporatöre yönlendirilir ve bu işlem pano içindeki selenoid vana kontrolüyle gerçekleştirilir. Her iki defrost yönteminde de defrost süresi ve sıklığı doğru ayarlanmalıdır; aksi halde ürün sıcaklığında istenmeyen yükselmeler veya evaporatörde yetersiz buğulama oluşabilir. Soğuk hava deposunda defrost ayarının nasıl planlanacağını defrost planlama rehberimizde inceleyebilirsiniz.
Yangın Güvenliği ve Pano İçinde Koruma
Elektrik panosu yangın güvenliği, soğuk hava deposu güvenlik sisteminin ayrılmaz bir parçasıdır. Pano içinde kısa devre, aşırı akım ve ark oluşumu yangın riski taşır. Bu riskleri minimize etmek için:
- Arc fault dedektörü kullanılmalıdır
- Sigorta ve devre kesici seçiminde selektivite ilkesine uyulmalıdır
- Pano içi kablo bağlantıları düzenli ve terminal blokları üzerinden yapılmalıdır
- Termal manyetik devre kesiciler her alt devrede bulunmalıdır
- Pano gövdesi yangına dayanıklı malzemeden üretilmelidir
Soğuk hava deposu yangın güvenliği ile ilgili kapsamlı bilgileri yangın güvenliği rehberimizde bulabilirsiniz.
Periyodik Bakım ve Kontrol Prosedürleri
Aylık Kontroller
Elektrik panosu bakımında aylık periyotta yapılması gereken kontroller şunlardır:
- Pano içi sıcaklık ve nem değerlerinin kontrolü
- Kablo bağlantılarının gözle muayenesi ve ısınma kontrolü
- Sigorta ve devre kesici durumlarının kontrolü
- Fan ve soğutma sistemi çalışmasının doğrulanması
- Alarm sistemi testi ve sensör kalibrasyonu
Üç Aylık Kontroller
Üç ayda bir gerçekleştirilen kontrollerde daha kapsamlı müdahaleler yapılır:
- Terminal blok bağlantı sıkılığının kontrolü
- Kontaktör kontak aşınmasının incelenmesi
- Termik röle ayar değerlerinin doğrulanması
- VFD parametre ve hata kayıtlarının kontrolü
- Pano içi temizlik ve toz giderme
- Topraklama direncinin ölçülmesi
Yıllık Kontroller
Yıllık bakım prosedüründe ise şu işlemler gerçekleştirilir:
- Tüm kablo bağlantılarının sıkılması ve termal kamera ile ısınma taraması yapılması
- Yalıtım direnci ölçümü (megger testi)
- Kontaktör ve röle değişim ömrü kontrolü
- VFD kapasitörlerinin kontrolü ve gerekirse değiştirilmesi
- Pano contası ve IP koruma sınıfı doğrulaması
- Koruyucu röle fonksiyon testlerinin yapılması
Periyodik bakımın önemi ve detaylı prosedürler için periyodik bakım planı rehberimize göz atabilirsiniz.
Enerji Verimliliği ve Pano Tasarım İlkeleri
Elektrik panosu tasarımı, soğuk hava deposunun toplam enerji tüketimini doğrudan etkiler. Güç faktörü düzeltme kondansatörleri, VFD sürücüler ve akıllı kontrol algoritmaları ile enerji verimliliği artırılabilir. Reaktif güç kompanzasyonu yapmayan tesislerde enerji faturasında cezai oranlar oluşabilir; kondansatör bataryası ve reaktif güç kontrol rölesi panoda yer almalıdır.
Enerji verimliliği odaklı pano tasarımında dikkat edilmesi gerekenler:
- Kompakt ama yeterli soğutmalı pano tasarımı
- Düşük kayıplı kontaktör ve röle kullanımı
- VFD ile fan ve kompresör hız kontrolü
- Standby ve enerji tasarrufu modlarının programlanması
- Güç faktörü düzeltme ünitesinin entegrasyonu
- Enerji tüketim izleme sistemi (kWh sayacı ve veri kaydedici)
Pano Etiketleme ve Dokümantasyon
Profesyonel bir soğuk hava deposu elektrik panosunda etiketleme ve dokümantasyon, bakım süreçlerini hızlandıran ve arıza tespitini kolaylaştıran unsurlardır. Her bileşen, terminal ve kablo açıkça etiketlenmeli; pano içine tek hat şeması, kablo listesi ve bileşen listesi asılmalıdır.
Etiketleme standartları:
- Devre kesiciler, kontaktörler ve röleler devre ismi ile etiketlenmeli
- Kablolar kaynak ve hedef noktası ile işaretlenmeli
- Terminal blokları numaralandırılmalı ve şemada karşılığı belirtilmeli
- Faz sırası renk kodlamasına uygun olmalı (L1: siyah, L2: kahverengi, L3: gri, N: mavi, PE: yeşil-sarı)
- Pano kapısına işletme talimatı ve acil durum prosedürü asılmalı
Dijital Dönüşüm ve Akıllı Pano Çözümleri
Endüstri 4.0趋势, soğuk hava deposu elektrik panolarını da etkilemektedir. Akıllı pano çözümleri, geleneksel bileşenlerin yanında IoT sensörleri, enerji analizörleri ve bulut tabanlı izleme platformları içerir. Bu sistemler sayesinde pano içi sıcaklık, nem, titreşim ve enerji tüketimi verileri gerçek zamanlı olarak izlenebilir.
Akıllı pano avantajları:
- Arıza öncesi predictif bakım uyarıları
- Gerçek zamanlı enerji tüketim analizi
- Uzaktan parametre değişikliği ve sistem yönetimi
- Otomatik raporlama ve uyum dokümantasyonu
- Entegre IoT platformu ile merkezi izleme
IoT ve akıllı soğutma yönetimi konusunu IoT rehberimizde detaylı olarak inceleyebilirsiniz.
Dış Kaynaklar ve Standartlar
Soğuk hava deposu elektrik panosu tasarımında uyulması gereken temel standartlar ve yönetmelikler şunlardır:
- IEC 61439 — Alçak Gerilim Şalt ve Kontrol Donanımı Standartları
- IEC 60204 — Makinelerde Elektrik Donanım Güvenliği
- TSE EN 61439 — Türkiye uyumlu şalt standartları
- Yüksek Gerilim Yönetmeliği ve İç Tesisat Yönetmeliği
Tasarım ve uygulama süreçlerinde yetkili mühisler tarafından denetlenen projeler, IEC standartlarına uygun olmalı ve TSE belgelendirme süreçlerinden geçmelidir.
Sonuç: Profesyonel Pano Tasarımı Soğutma Güvenilirliğinin Temelidir
Soğuk hava deposu elektrik panosu, sistemin kalbidir. Doğru bileşen seçimi, profesyonel montaj, düzenli bakım ve akıllı otomasyon ile donatılmış bir pano, soğutma sisteminin kesintisiz ve enerji verimli çalışmasını sağlar. Panoda yapılan bir hata, kompresör arızasından ürün kaybına kadar geniş bir yelpazede olumsuz sonuçlar doğurabilir.
Refline Soğutma olarak, soğuk hava deposu elektrik panosu tasarımından devreye almaya, periyodik bakımdan acil müdahaleye kadar tüm süreçlerde profesyonel çözümler sunuyoruz. Deneyimli teknik ekibimiz, projenizin gereksinimlerine uygun pano tasarımı ve uygulamasını gerçekleştirir. Soğutma sisteminizin güvenilirliğini artırmak ve enerji maliyetlerinizi düşürmek için bizimle iletişime geçebilirsiniz.
