Soğuk hava depoları, gıda ve tarım ürünlerinin tazeliğini korumak için yılın her günü kesintisiz çalışan sistemlerdir. Bu kesintisiz çalışma, enerji maliyetlerini işletmelerin en büyük gider kalemlerinden biri haline getirir. Özellikle kış aylarında dış ortam sıcaklığı depo içi sıcaklıktan çok daha düşükken, klasik soğutma sistemleri mekanik kompresörleri çalıştırarak enerji harcamaya devam eder. İşte tam bu noktada free cooling yani doğal soğutma sistemleri, dış ortamın soğuk enerjisinden yararlanarak devreye girer ve enerji tüketimini dramatik ölçüde düşürür.

Bu rehberde, soğuk hava depolarında free cooling sistemlerinin nasıl çalıştığını, hangi teknik tiplerinin bulunduğunu, avantajlarını ve kurulum süreçlerini detaylı şekilde ele alacağız. Amacımız, soğuk depo işletmecilerine ve proje sahiplerine enerji verimliliği konusunda uygulanabilir, teknik açıdan sağlam bir kaynak sunmaktır.

Free Cooling Nedir ve Nasıl Çalışır?

Free cooling, dış ortam sıcaklığı soğutma ihtiyacından düşük olduğunda mekanik soğutma sistemi yerine doğal soğuk havanın kullanılması prensibine dayanır. Temel mantık oldukça basittir: kışın veya serin havalarda dışarıdaki soğuk hava, depo içi soğutma enerjisini karşılayabilir. Bu durumda kompresör devre dışı kalır ve sadece fanlar ile hava sirkülasyon sistemleri çalışır.

Sistem, dış ortam sıcaklığı ile depo içi sıcaklık arasındaki farkı sensörler aracılığıyla sürekli izler. Dış sıcaklık, depo hedef sıcaklığının belirli bir eşik değerinin altına düştüğünde, kontrol otomasyonu otomatik olarak free cooling moduna geçiş yapar. Kompresör durur, damperler ve hava kanalları doğal soğutma akışına uygun konum alır. Dış sıcaklık yeniden yükseldiğinde sistem sorunsuz şekilde mekanik soğutmaya döner.

Bu geçişlerin otomatik ve kesintisiz olması, ürün kalitesinin korunması açısından kritik önem taşır. Sıcaklık dalgalanması yaşanmadan, doğru zamanda doğru soğutma kaynağının seçilmesi, modern free cooling sistemlerinin temel başarısını oluşturur.

Free Cooling Sistem Tipleri

Soğuk hava depolarında uygulanan free cooling sistemleri, teknik yapılarına göre üç ana kategoriye ayrılır. Her birinin kendine özgü avantajları ve kullanım koşulları vardır.

Hava Tarafı Free Cooling

Hava tarafı free cooling, en doğrudan ve basit uygulama şeklidir. Dış ortam soğuk havası, fanlar ve damperler aracılığıyla doğrudan depo içine veya evaporatör bobinlerine yönlendirilir. Sistemde ek bir ısı eşanjörüne gerek yoktur; dış hava, mevcut hava kanalları ve filtreler üzerinden soğutma sağlar.

Bu tipin en büyük avantajı kurulum maliyetinin düşük olması ve mevcut hava kanalı altyapısına kolayca entegre edilebilmesidir. Ancak hijyen açısından dikkat gerektirir. Gıda depolarında dış havanın doğrudan içeri alınması, nem, toz ve kirlenme riskini beraberinde getirir. Bu nedenle hava tarafı free cooling, özellikle filtrelenmiş ve nem kontrollü uygulamalarda tercih edilir.

Su Tarafı Free Cooling

Su tarafı free cooling, soğutma grubunun kondenser devresine entegre edilen bir ısı eşanjörü üzerinden çalışır. Dış ortam soğuk havası, eşanjör üzerinden geçen soğutma suyunu soğutur ve bu su kondensere gönderilir. Böylece kompresör devre dışı kalırken, su devresi soğutma yükünü karşılar.

Bu sistem, özellikle merkezi soğutma gruplarına sahip büyük soğuk hava depolarında yaygın kullanılır. Su devresi kapalı olduğu için hijyen riski minimaldir ve mevcut chiller altyapısına geri dönüşü kolay bir şekilde entegre edilebilir. Soğutma kulesi veya drycooler ile birlikte çalışarak kış aylarında ciddi enerji tasarrufu sağlar.

Ekonomizer Sistemleri

Ekonomizer, mekanik soğutma ile free cooling arasında hibrit çalışan bir sistemdir. Kısmi soğutma yükünde dış hava veya su soğutması ile mekanik soğutmayı birlikte kullanarak kompresör yükünü azaltır. Tam soğutma yükü dış ortam tarafından karşılanabildiğinde ise kompresör tamamen durur.

Ekonomizer sistemleri, özellikle geçiş mevsimlerinde değerlidir. İlkbahar ve sonbahar aylarında dış sıcaklık, tam free cooling için yeterli düşük olmayabilir. Bu durumda ekonomizer, mekanik soğutmanın yükünü hafifleterek enerji tasarrufu sağlar. Tam kış koşullarında ise tam free cooling moduna geçerek maksimum tasarruf elde eder.

Free Cooling’in Enerji Tasarrufu Potansiyeli

Free cooling sistemlerinin enerji tasarrufu, coğrafi konum, iklim koşulları ve depo çalışma sıcaklığına göre önemli ölçüde değişir. Genel bir değerlendirmeyle, Türkiye’nin karasal iklim bölgelerinde yıllık enerji tüketiminin yüzde 30 ile 60 arasında tasarruf edilmesi mümkündür.

İklim Bölgesine Göre Tasarruf Oranları

Türkiye’de İç Anadolu, Doğu Anadolu ve Karadeniz’in iç kesimleri gibi kışları sert geçen bölgeler, free cooling için en uygun alanlardır. Bu bölgelerde kış aylarında dış sıcaklık uzun süreler boyunca sıfırın altına düşer ve soğuk hava deposunun hedef sıcaklığından çok daha düşük kalır. Böylece yılın dört ile altı ayı arasında free cooling aktif olarak çalışır.

Akdeniz ve Ege kıyı şeritleri ise kışları ılıman geçtiğinden free cooling süresi daha kısıtlıdır. Ancak bu bölgelerde bile serin gece saatleri ve kış mevsiminin belirli dönemlerinde free cooling ile anlamlı tasarruf sağlanabilir. Özellikle gece-soğutma stratejileri, ılıman iklimlerde bile yıllık enerji maliyetinde yüzde 15 ila 25 oranında azalma yaratabilir.

Hesaplama Yöntemi

Free cooling tasarrufu hesaplamasında temel veri, yıllık soğutma saatlerinin ne kadarının dış ortam sıcaklığının yeterli olduğu saatlere denk geldiğidir. Bin saat dağılım verileri kullanılarak, her sıcaklık bandında kompresör yerine free cooling ile karşılanabilecek soğutma yükü hesaplanır. Bu hesaplama, projelendirme aşamasında mutlaka yapılmalı ve yatırımın geri dönüş süresi belirlenmelidir.

Örneğin Ankara’da yıllık 8760 saatin yaklaşık 3500 saatinde dış sıcaklık sıfır derecenin altındadır. Bir eksi on sekiz derecede çalışan dondurucu depo için bu süre, free cooling potansiyelini doğrudan gösterir. Daha yüksek sıcaklıklarda çalışan meyve sebze depoları için ise free cooling eşik sıcaklığı daha yüksektir ve potansiyel süre artar.

Soğuk Hava Depolarında Free Cooling Kurulumu

Free cooling sisteminin soğuk hava deposuna entegrasyonu, depo tipine, çalışma sıcaklığına ve mevcut soğutma altyapısına göre planlanır. Kurulum sürecinde dikkat edilmesi gereken teknik detaylar vardır.

Mevcut Sisteme Entegrasyon

Yeni kurulan soğuk hava depolarında free cooling, tasarım aşamasından itibaren dahil edilerek en verimli sonuç alınır. Ancak mevcut sistemlere sonradan entegrasyon da mümkündür. Su tarafı free cooling, mevcut chiller veya soğutma grubu devresine drycooler ve ısı eşanjörü eklenerek gerçekleştirilebilir. Hava tarafı sistemler ise damper ve hava kanalı modifikasyonları ile kurulabilir.

Entegrasyonda en kritik nokta, kontrol otomasyonunun doğru şekilde programlanmasıdır. Free cooling ve mekanik soğutma arasındaki geçiş, sıcaklık sensörleri ve PID kontroller aracılığıyla sorunsuz yapılmalıdır. Aksi halde dalgalanmalar ürün kalitesini tehdit eder.

Yalıtım ve Sızdırmazlık

Free cooling ne kadar verimli olursa olsun, depo yalıtımı yetersizse enerji tasarrufu sınırlı kalır. Soğuk hava deposunda ısı kaçağı tespiti yapmak, free cooling yatırımından önce mutlaka gerçekleştirilmesi gereken bir adımdır. Yalıtım zayıf noktaları giderilmeden doğal soğutma potansiyelinden tam yarar sağlanamaz.

Aynı şekilde soğuk hava deposu kapı perdesi ve hava perdesi seçimi, free cooling çalışırken kapı açılımlarındaki sıcak hava girişini minimize etmek için kritik öneme sahiptir. Hava perdesi olmayan bir depoda free cooling modunda bile kapı açılma anında yaşanan sıcaklık sıçraması, sistemin mekanik soğutmaya erken dönmeye zorlanmasına neden olur.

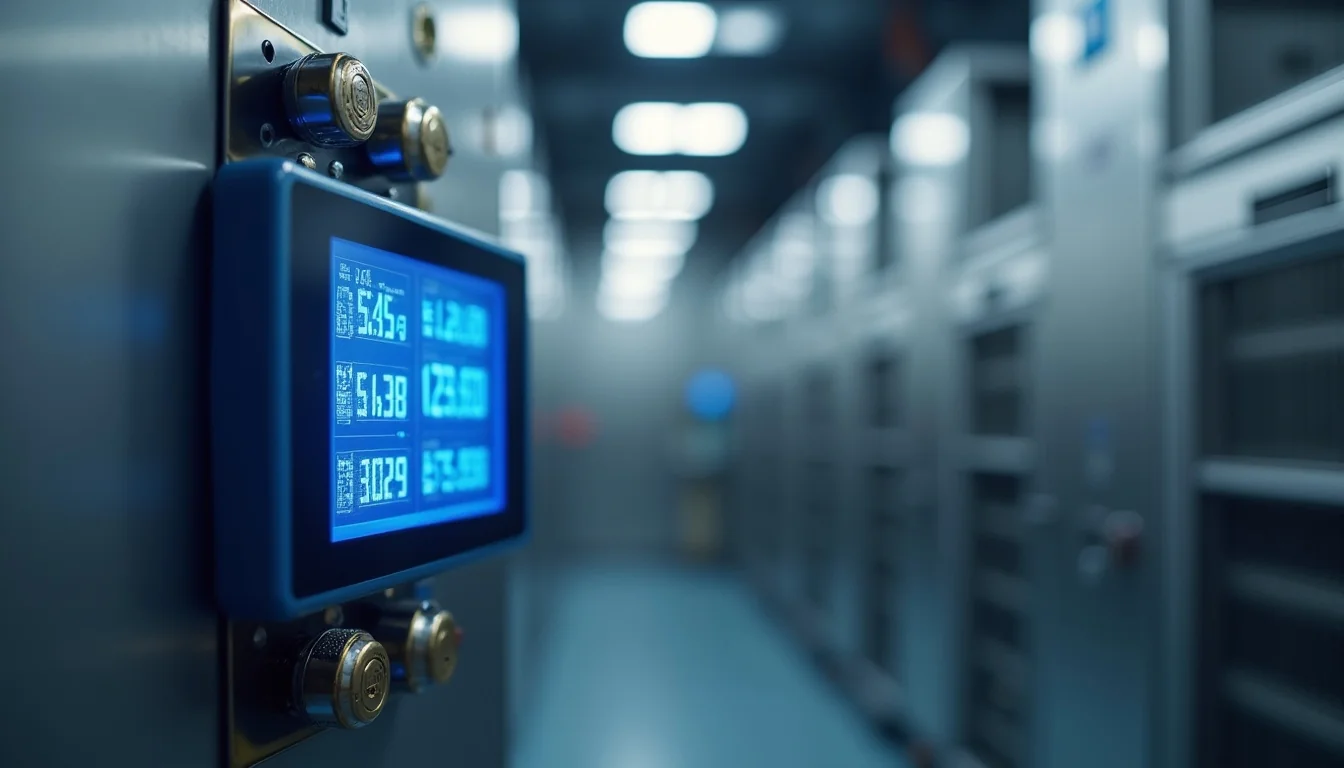

Otomasyon ve Sensör Sistemi

Modern free cooling uygulamalarında akıllı otomasyon sistemi olmazsa olmazdır. Dış ortam sıcaklığı, depo içi sıcaklığı, nem oranı ve soğutma yükü sürekli izlenir. Otomasyon, bu veriler doğrultusunda hangi modun aktif olacağına milisaniyeler içinde karar verir. Uzaktan izleme ve alarm otomasyonu sayesinde işletmeciler, free cooling performansını gerçek zamanlı takip edebilir ve olası arızalara anında müdahale edebilir.

Otomasyon sistemi ayrıca enerji tüketim verilerini kaydederek aylık ve yıllık tasarruf raporları oluşturur. Bu raporlar, yatırımın geri dönüşünü somut verilerle kanıtlar ve işletme bütçe planlamasında değerli bir araç olur.

Free Cooling ve Gıda Güvenliği İlişkisi

Free cooling sistemlerinin en çok sorulan sorusu, gıda güvenliğini tehlikeye atıp atmadığıdır. Yanıt, doğru tasarım ve otomasyon ile verildiğinde kesinlikle hayırdır. Ancak konuya teknik detaylarıyla yaklaşmak gerekir.

Sıcaklık Stabilitesi

Free cooling modunda sıcaklık kontrolü, mekanik soğutmaya kıyasla farklı dinamiklere sahiptir. Dış hava sıcaklığı hızlı değişimlere açık olduğundan, depo içi sıcaklık dalgalanması riski daha yüksektir. Bu risk, uygun kapasitede by-pass kanalları, hızlı tepki veren damper aktüatörleri ve akıllı kontrol algoritmaları ile minimize edilir.

Sıcaklık dalgalanmasının nedenleri arasında dış hava koşullarındaki ani değişimler de yer alır. Free cooling sisteminin bu değişimlere hızlı adapte olabilmesi, gıda güvenliği standartlarının karşılanması için zorunludur. HACCP ve benzeri gıda güvenliği sistemleri, sıcaklık kayıtlarının kesintisiz ve doğrulanabilir olmasını şart koşar. Modern otomasyon, bu gereksinimleri tam olarak karşılar.

Nem Kontrolü

Dış havanın doğrudan depo içine alındığı hava tarafı free cooling uygulamalarında nem yönetimi kritik bir konudur. Kış aylarında dış hava genellikle kuru olduğundan, depo içi nem oranında düşüş yaşanabilir. Bu durum özellikle meyve ve sebze depolarında ağırlık kaybına ve ürün kalitesinde bozulmaya yol açar.

Nem kontrolü için hava tarafı sistemlerde humidifikasyon üniteleri veya entegre nem dengeleme panelleri kullanılır. Su tarafı free cooling ise kapalı devre çalıştığından nem sorunu yaratmaz ve bu açıdan gıda depoları için daha güvenli bir tercih olarak öne çıkar.

Free Cooling Yatırımının Geri Dönüşü

Free cooling sistemi kurulumu, mevcut soğutma sistemine ek bir yatırımdır. Ancak bu yatırım, enerji tasarrufu sayesinde belirli bir süre içinde kendini amorti eder. Geri dönüş süresi, depo kapasitesi, çalışma sıcaklığı, iklim bölgesi ve enerji birim fiyatına göre değişir.

Maliyet Etkenleri

Free cooling yatırımı maliyetini belirleyen ana unsurlar şunlardır: ısı eşanjörü kapasitesi, drycooler veya soğutma kulesi boyutu, damper ve hava kanalı sistemi, otomasyon ve sensör altyapısı ve montaj işçiliği. Yeni kurulan depolarda ek maliyet, toplam soğutma sistemi maliyetinin yüzde 10 ila 20 kadarını oluşturur. Sonradan entegrasyonda bu oran yüzde 15 ila 30 arasında değişebilir.

Geri Dönüş Süresi

Türkiye koşullarında free cooling yatırımı genellikle iki ila dört yıl içinde kendini amorti eder. İç Anadolu ve Doğu Anadolu’da büyük kapasiteli soğuk depolarda bu süre iki yıla kadar düşebilir. Akdeniz bölgesinde ise üç ila beş yıl arasında değişir. Enerji fiyatlarının artış eğilimi göz önüne alındığında, geri dönüş süresi her geçen yıl kısalmaktadır.

Ayrıca soğuk hava deposu enerji verimliliği stratejileri ile free cooling birlikte uygulandığında, toplam enerji tasarrufu katlanarak artar. Yalıtım iyileştirmesi, değişken hızlı kompresör teknolojisi ve LED aydınlatma gibi önlemler, free cooling’in tasarruf potansiyelini daha da güçlendirir.

Free Cooling ve Sürdürülebilirlik

Enerji verimliliğinin ötesinde, free cooling sistemlerinin çevresel faydaları da giderek daha fazla önem kazanmaktadır. Mekanik soğutma sistemlerinin enerji tüketimi, dolaylı olarak karbon ayak izini artırır. Free cooling ile bu tüketimin önemli bölümünü ortadan kaldırmak, işletmelerin sürdürülebilirlik hedeflerine doğrudan katkı sağlar.

AB Yeşil Anlaşma ve Türkiye’deki karbon ayak izi düzenlemeleri kapsamında, enerji yoğun sektörlerde tasarruf önlemleri zorunlu hale gelmektedir. Soğuk hava depoları, enerji yoğun tesisler arasında yer aldığından, free cooling gibi verimlilik yatırımları sadece maliyet açısından değil, mevzuat uyumu açısından da stratejik bir adım olarak değerlendirilmelidir.

Ayrıca free cooling, soğutucu akışkanların çevresel etkilerini de azaltır. Soğuk hava deposunda soğutucu akışkan seçimi ne kadar çevre dostu olursa olsun, kompresör çalışma saatlerinin azaltılması, akışkan sızıntı riskini ve genel çevresel yükü düşürür. Bu bütüncül yaklaşım, sürdürülebilir soğutma stratejisinin temelini oluşturur.

Free Cooling Seçerken Dikkat Edilmesi Gerekenler

Free cooling sistemi seçimi ve kurulumu, dikkatli bir değerlendirme sürecini gerektirir. Yanlış kapasite seçimi, yetersiz otomasyon veya hatalı entegrasyon, beklenen tasarrufu sağlamayacağı gibi operasyonel sorunlar da yaratabilir.

İklim Verilerinin Analizi

Proje lokasyonunun en az on yıllık iklim verisi, free cooling potansiyelinin belirlenmesinde temel girdidir. Yıllık sıcaklık dağılımı, soğutma saat sayısı ve nem profili, sistem tasarımını doğrudan şekillendirir. Türkiye Meteoroloji Genel Müdürlüğü verileri ve bölgesel iklim raporları bu analizde kullanılabilir.

Depo Çalışma Sıcaklığı

Free cooling eşik sıcaklığı, deponun çalışma sıcaklığına göre belirlenir. Eksi on sekiz derecede çalışan dondurucu depolar, sıfır ila dört derecede çalışan soğuk depolara kıyasla daha düşük eşik sıcaklığına sahiptir. Bu da dondurucu depolarda free cooling süresinin nispeten daha kısıtlı olabileceği anlamına gelir. Ancak yine de kışın şiddetli geçtiği bölgelerde önemli tasarruf sağlar.

Bakım ve İşletme Gereksinimleri

Free cooling sistemi, mekanik soğutmaya kıyasla daha az hareketli parçaya sahiptir ve bakım gereksinimi nispeten düşüktür. Ancak damper aktüatörleri, filtreler ve sensörlerin periyodik kontrolü gereklidir. Soğuk hava deposu bakımı prosedürüne free cooling bileşenlerinin de eklenmesi, sistemin uzun ömürlü ve verimli çalışmasını güvence altına alır.

Sonuç: Doğal Soğutma ile Geleceğe Hazır Soğuk Depolar

Free cooling sistemleri, soğuk hava depolarında enerji verimliliğini artırmanın en etkili ve kanıtlanmış yollarından biridir. Doğru iklim koşullarında, uygun sistem tasarımıyla ve akıllı otomasyon ile entegre edildiğinde, yıllık enerji maliyetlerinde yüzde 30 ila 60 arasında tasarruf sağlayabilir. Bu tasarruf, hem işletme karlılığını doğrudan artırır hem de çevresel sürdürülebilirlik hedeflerine katkı sunar.

Soğuk depo projelerinde free cooling değerlendirmesi, tasarım aşamasından itibaren yapılmalıdır. Mevcut tesislerde ise enerji denetimi ve iklim analizi sonrası sonradan entegrasyon kararı verilebilir. Her iki durumda da Refline Soğutma, proje ihtiyacına uygun free cooling çözümleriyle teknik danışmanlık ve anahtar teslim kurulum hizmeti sunmaktadır. Detaylı bilgi ve proje değerlendirmesi için Ashrae free cooling teknik dokümanlarını ve Eurovent soğutma verimliliği rehberini inceleyebilirsiniz.
