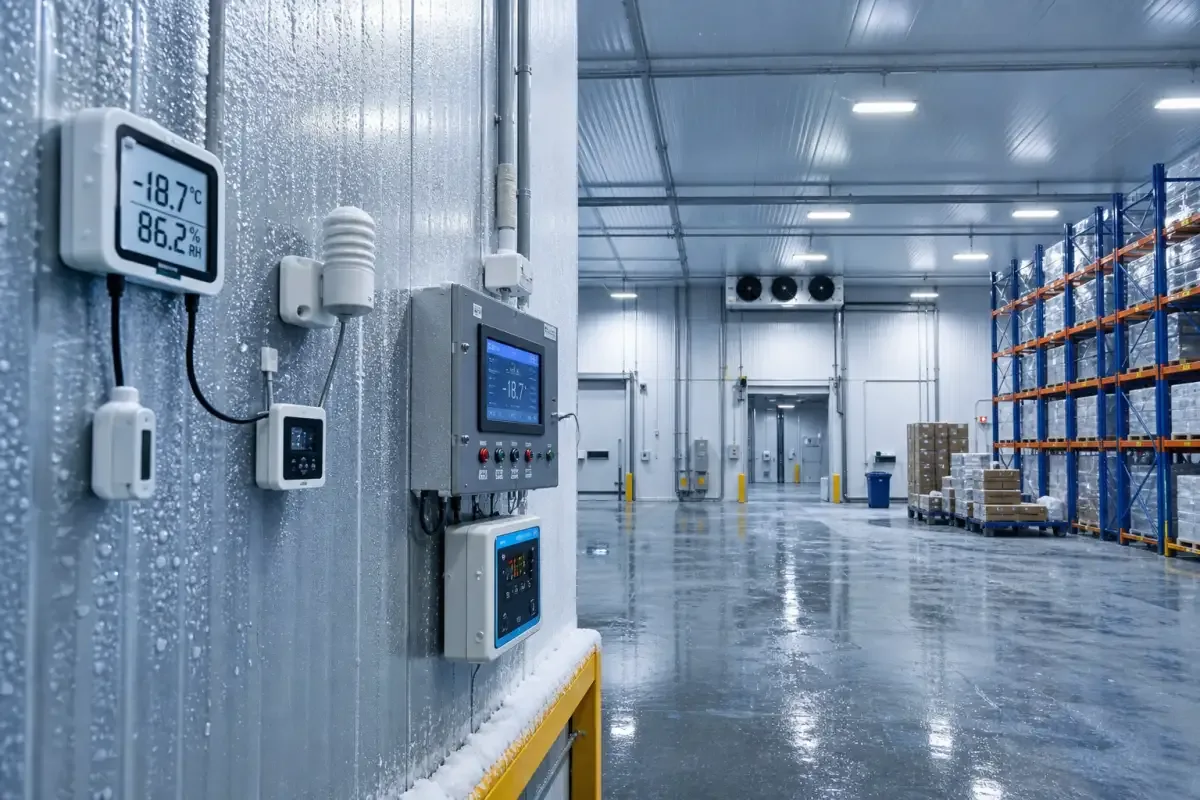

Soğuk Hava Deposunda Sıcaklık ve Nem Sensörü Neden Kritiktir?
Soğuk hava depolarında sıcaklık ve nem kontrolü, ürün güvenliğinin temel taşıdır. Bir soğuk hava deposunda sıcaklık sensörü yerleşimi doğru yapılmadığında, depo içindeki gerçek sıcaklık değerleri ile ölçülen değerler arasında ciddi farklar oluşabilir. Bu fark, ürün kayıplarına, enerji israfına ve regülasyon ihlallerine yol açar.
Nem sensörü yerleşimi ise en az sıcaklık sensörü kadar önemlidir. Yüksek nem oranı buzlanmaya, düşük nem oranı ise ürün kurumasına sebep olur. Her iki durum da ürün kalitesini doğrudan etkiler ve ciddi ekonomik kayıplar yaratır.
Refline Soğutma olarak endüstriyel soğutma sistemlerinde sensör yerleşiminin doğru planlanmasının, soğuk hava deposu verimliliğini %15-20 oranında artırabileceğini biliyoruz. Bu rehberde, sıcaklık ve nem sensörü yerleşiminde dikkat edilmesi gereken tüm detayları kapsamlı şekilde ele alıyoruz.
Sıcaklık ve Nem Sensörü Çeşitleri
Kablolu Sensörler
Kablolu sıcaklık ve nem sensörleri, endüstriyel soğuk hava depolarında en yaygın kullanılan tiptir. PT100, PT1000 ve NTC termistör tabanlı sensörler, yüksek doğruluk oranları ve uzun ömürleri ile öne çıkar. Kablolu sensörlerin en büyük avantajı, güç kaynağı gereksiniminin olmaması ve veri iletiminin kesintisiz gerçekleştirilmesidir.
PT100 sensörler -200°C ile +850°C arasında ölçüm yapabilir ve ±0.1°C doğruluk sunar. Soğuk hava depolarında tercih edilen PT1000 versiyonu ise daha geniş ölçüm aralığı ve düşük kendi ısınma etkisi ile öne çıkar. NTC termistörler ise maliyet avantajı sağlasa da uzun vadeli kararlılık konusunda PT serisine göre daha sınırlıdır.
Kablosuz (IoT) Sensörler
Kablosuz sıcaklık ve nem sensörleri, özellikle mevcut soğuk hava depolarına sonradan ekleme yapılması gereken durumlarda büyük avantaj sağlar. Wi-Fi, LoRaWAN ve Bluetooth Low Energy (BLE) tabanlı çözümler, kurulum esnekliği sunar. Ancak kablosuz sensörlerin batarya ömrü, soğuk ortamlarda önemli bir konudur; -25°C altında litiyum bataryaların kapasitesi %30-40 oranında düşebilir.
LoRaWAN tabanlı sensörler, 10-15 km menzil ve düşük güç tüketimi ile büyük depo alanlarında idealdir. Wi-Fi sensörler ise daha yüksek veri aktarım hızı sunar ancak menzil ve batarya ömrü konusunda sınırlıdır. BLE sensörler kısa mesafe izleme ve mobil entegrasyon için uygundur.
Endüstriyel Veri Toplayıcılar (Data Logger)
Endüstriyel data logger'lar, sıcaklık ve nem verilerini sürekli kaydeden, genellikle HACCP ve GMP uyumluluk gereksinimlerini karşılayan cihazlardır. Bu cihazlar, sensör verilerini merkezi bir sisteme iletirken aynı zamanda yerel kayıt da tutar. 21 CFR Part 11 uyumlu modeller, farmasötik soğuk hava depoları için zorunludur.
Soğuk Hava Deposunda Sensör Yerleşim Prensipleri
Yükseklik Seçimi
Soğuk hava depolarında sıcaklık katmanlaşması kaçınılmazdır. Sıcak hava yükselir, soğuk hava aşağı çöker. Bu nedenle tek bir sensör, deponun tamamını temsil edemez. Endüstriyel standartlara göre sensörler en az iki farklı yüksekliğe yerleştirilmelidir:
- Alt sensör: Zeminden 50-80 cm yukarıda, ürün depolama bölgesinin alt kotunda
- Üst sensör: Tavandan 50-80 cm aşağıda, sıcak havanın biriktiği bölgede
- Orta sensör (önerilen): Depo yüksekliğinin yarısında, ürünlerin yoğun olduğu bölgede
Üç nokta ölçümü, deponun gerçek sıcaklık profilini ortaya koyar ve ortalamaya dayalı doğru kontrol sağlar. Tek sensörlü sistemlerde sapma ±3-5°C olabilirken, üç noktalı ölçümde bu sapma ±0.5°C'ye düşebilir.
Duvar ve Kolon Yerleşimi
Sensörler, duvarlardan en az 30 cm uzakta ve doğrudan hava akımına maruz kalmayan noktalara yerleştirilmelidir. Duvar yüzeylerindeki ısı köprüleri ve radyasyon etkisi, ölçüm doğruluğunu bozar. Ayrıca evaporatör çıkış ağzından gelen doğrudan hava akımı, sensörlerde yanıltıcı düşük sıcaklık değerleri oluşturabilir.
İç kolonlar, sensör yerleşimi için ideal noktalar sunar. Kolonlar havayı serbestçe dolaşım sağlar ve duvar etkisinden uzak ölçüm imkanı verir. Büyük depolarda (500 m² üzeri) en az 4-6 adet sıcaklık sensörü ve 2-4 adet nem sensörü yerleştirilmesi önerilir.
Ürün Yakınlığı ve Ölü Bölge Tespiti
Sensörler, ürün yığınlarının arasında değil, ürün ile duvar arasındaki havada konumlandırılmalıdır. Ürün üzerine yerleştirilen sensörler, ürün sıcaklığını ölçer; hava sıcaklığını değil. Soğuk hava deposu otomasyon sistemi, hava sıcaklığını kontrol ettiği için sensörün havayı ölçmesi esastır.
Ölü bölgeler, hava sirkülasyonunun yetersiz olduğu ve sıcaklık dağılımının homojen olmadığı alanlardır. Köşeler, dar geçitler ve raft altları tipik ölü bölgelerdir. Bu alanlara ek sensör yerleştirilmesi, potansiyel sıcaklık sapmalarının erken tespitini sağlar.
Nem Sensörü Yerleşiminde Dikkat Edilmesi Gerekenler
Kondensasyon Riski
Nem sensörleri, kondensasyon riski en yüksek noktalara yakın ancak doğrudan su damlası almayan konumlara yerleştirilmelidir. Buzlu evaporatör yüzeylerine yakın nem sensörleri, düşük nem değerleri gösterirken; kapı yakınındaki sensörler yüksek nem değerleri gösterebilir. Doğru yerleşim, deponun gerçek ortalamasını yansıtmalıdır.
Kapasitif nem sensörleri, soğuk ortamlarda kondensasyona karşı hassastır. Isıtıcı elemanlı sensörler, bu sorunu kısmen çözer ancak ek güç tüketimi gerektirir. Soğuk hava depolarında -20°C ve altında çalışan nem sensörleri için ısıtmalı versiyonlar zorunludur.
Defrost Döngüsü Etkisi
Defrost sırasında nem sensörleri ani yükseliş gösterir. Bu geçici değerler, kontrol sistemini yanıltmamalıdır. Modern otomasyon sistemleri, defrost döngüsünü sensör verilerinden ayırabilen algoritmalar kullanır. Sensör yerleşimi planlanırken defrost kaynağına (buharlaştırıcı) olan mesafe, bu algoritmanın doğruluğunu etkiler.
Sensör Doğrulama ve Kalibrasyon Prosedürleri
Periyodik Kalibrasyon
Soğuk hava deposu sıcaklık ve nem sensörlerinin yılda en az bir kez kalibre edilmesi gerekir. HACCP gereksinimlerine göre kalibrasyon kayıtları saklanmalı ve izlenebilir olmalıdır. Kalibrasyon prosedürü şu adımları içerir:
- Referans termometre ile karşılaştırma (±0.5°C doğrulukta)
- Sıfır noktası kontrolü (buz su karışımında 0°C referans)
- Ölçüm aralığı boyunca en az 3 noktada kontrol
- Nem sensörleri için tuz çözeltisi referans kontrolü
- Kalibrasyon sapmasının ±0.5°C/±3% RH üzerinde olması halinde sensör değişimi
Çapraz Doğrulama (Cross-Validation)
Depo içindeki birden fazla sensörün birbiriyle tutarlılığı periyodik olarak kontrol edilmelidir. Komşu sensörler arasında 2°C üzerinde fark varsa, sensörlerden birinde arıza veya yerleşim hatası olabilir. Bu tür tutarsızlıklar, sensör yerleşiminin yeniden değerlendirilmesini gerektirir.
Sensör Yerleşiminin Enerji Verimliliğine Etkisi
Doğru yerleştirilmiş sıcaklık ve nem sensörleri, soğutma sisteminin gereksiz çalışmasını engeller. Yanlış konumdaki bir sensör, kompresörün aşırı soğutma yapmasına ve %10-15 oranında enerji israfına yol açabilir. Örneğin, evaporatör çıkışına çok yakın bir sensör, deponun yeterince soğumadığını sanarak sistemi gereksiz yere çalıştırır.
VFD (inverter) sürücülü soğutma sistemlerinde, doğru sensör verileri kompresör hızını optimize eder. Hatalı sıcaklık verisi, VFD'nin yanlış hızda çalışmasına ve enerji tasarruf potansiyelinin kaybedilmesine neden olur. Soğuk hava deposunda VFD inverter sürücü kullanımı ile sensör yerleşiminin doğru planlanması birlikte değerlendirilmelidir.
Regülasyon ve Standartlar
HACCP ve ISO 9001 Gereksinimleri
HACCP (Tehlike Analizi ve Kritik Kontrol Noktaları) sistemi, soğuk hava depolarında sıcaklık izlemeyi zorunlu kılar. Kritik kontrol noktalarında sensör yerleşimi, ürün güvenliğini doğrudan etkiler. ISO 9001 kalite yönetim sistemi ise kalibrasyon ve doğrulama prosedürlerinin dokümante edilmesini gerektirir.
Türk Gıda Kodeksi'ne göre soğuk hava depolarında sıcaklık kayıtlarının en az 2 yıl saklanması zorunludur. Bu kayıtların güvenilir olması, sensörlerin doğru yerleştirilmesine ve düzenli kalibre edilmesine bağlıdır.
EN 12830 Standardı
Avrupa standardı EN 12830, sıcaklık kayıt cihazlarının tasarım, üretim ve kurulum gereksinimlerini tanımlar. Bu standarda göre sensörlerin ölçüm aralığı, çözünürlüğü ve doğruluğu belirli sınıflara ayrılır. Soğuk hava depoları için en az Sınıf 2 (±0.5°C) doğrulukta sensörler gereklidir.
Sensör Yerleşimi Planlama Adımları
Soğuk hava deposunda sıcaklık ve nem sensörü yerleşimi, sistematik bir planlama gerektirir. Aşağıdaki adımlar, doğru yerleşim için izlenmesi gereken yolu gösterir:
- Depo haritası çıkarın: Boyutlar, raf düzeni, hava akım yolları ve ölü bölgeleri belirleyin.
- Hava akım analizi yapın: Evaporatör hava dağıtım paternini ve doğal konveksiyon akımlarını haritalandırın.
- Minimum sensör sayısını belirleyin: Depo büyüklüğüne göre; 100 m² altı: en az 3 sıcaklık + 1 nem sensörü, 100-500 m²: en az 6 sıcaklık + 2 nem sensörü, 500 m² üstü: her 100 m² için +2 sıcaklık + 1 nem sensörü.
- Yerleşim noktalarını işaretleyin: Üç farklı yükseklikte, duvarlardan 30 cm uzakta, hava akımına maruz kalmayan noktalar seçin.
- Kablo/kablosuz altyapıyı planlayın: Kablolu sensörler için kaba yollar, kablosuz sensörler için ağ kapsamı doğrulaması yapın.
- Kalibrasyon noktası belirleyin: Her sensör için referans ölçüm noktası ve erişim alanı tanımlayın.
- Test ve doğrulama: 72 saatlik boş depo testi, 48 saatlik yüklü depo testi ve sensörler arası tutarlılık kontrolü gerçekleştirin.
Sensör Bakımı ve Ömür Yönetimi
Sıcaklık ve nem sensörlerinin performansı zamanla değişebilir. Soğuk ortamlarda sensör elemanları buzlanma, kondensasyon ve kimyasal korozyon etkisine maruz kalır. Düzenli bakım, sensör ömrünü uzatır ve ölçüm doğruluğunu korur. Soğuk hava deposunda periyodik bakım planı kapsamında sensör kontrolü de yer almalıdır.
Nem sensörleri, sıcaklık sensörlerine göre daha kısa ömürlüdür. Kapasitif nem sensörlerinin ortalama ömrü 3-5 yıl iken, bu süre soğuk ve nemli ortamlarda 2-3 yıla düşebilir. Sensör değişim bütçesinin yıllık bakım planında önceden ayrılması önerilir.
Sensör Arıza Belirtileri
Aşağıdaki durumlar, sensör arızasına işaret edebilir ve acil müdahale gerektirebilir:
- Komşu sensörlerle tutarsızlık (2°C üzeri fark)
- Ani ve açıklanamayan sıcaklık/nem sıçramaları
- Sabit değer okuması (sensör takılı kalması)
- İstenen sıcaklığa ulaşmada gecikme veya aşırı tepki
- Nem sensöründe %100 RH veya sabit düşük değer gösterme
Akıllı Sensör Sistemleri ve IoT Entegrasyonu
Modern soğuk hava depolarında, sensör verilerinin bulut tabanlı platformlara aktarılması standart hale gelmiştir. IoT tabanlı sıcaklık ve nem izleme sistemleri, gerçek zamanlı uyarı, tarihsel veri analizi ve uzaktan erişim imkanı sunar. Bu sistemler, sıcaklık loglama ve veri toplama sistemleri ile entegre çalışarak kapsamlı izleme sağlar.
Akıllı sensör sistemlerinin temel avantajları şunlardır:
- 7/24 gerçek zamanlı izleme ve anında alarm
- Mobil uygulama üzerinden anlık sorgulama
- Otomatik rapor oluşturma (HACCP, GMP uyumlu)
- Enerji tüketimi optimizasyonu için veri analitiği
- Prediktif bakım uyarıları
Dış Link Kaynakları
Soğuk hava deposu sensör yerleşimi ve regülasyon gereksinimleri hakkında uluslararası kaynaklar için ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) standartlarına ve HACCP Alliance rehberlerine başvurabilirsiniz. Bu kaynaklar, endüstriyel soğutma sistemlerinde sensör yerleşimi için uluslararası en iyi uygulamaları detaylandırır.
Sonuç ve Öneriler
Soğuk hava deposunda sıcaklık ve nem sensörü yerleşimi, ürün güvenliği, enerji verimliliği ve regülasyon uyumluluğu için kritik bir konudur. Yanlış yerleştirilmiş bir sensör, tüm soğutma sisteminin performansını olumsuz etkiler ve ciddi ekonomik kayıplara yol açabilir.
Doğru sensör yerleşimi için temel prensipler şunlardır: birden fazla yükseklikte ölçüm yapmak, duvar etkisinden kaçınmak, hava akımını doğru anlamak ve düzenli kalibrasyon yapmaktır. Bu prensiplere uyulduğunda, soğuk hava deposunun sıcaklık ve nem kontrolü optimum seviyede çalışır.
Refline Soğutma olarak, soğuk hava depolarında sıcaklık ve nem sensörü yerleşimi konusunda profesyonel danışmanlık ve uygulama hizmetleri sunuyoruz. Endüstriyel soğutma sistemlerinizin performansını artırmak ve sıcaklık dalgalanması risklerini minimize etmek için bizimle iletişime geçebilirsiniz.
