Soğuk Hava Deposunda Yağ Ayırıcı Nedir ve Neden Kritiktir?
Soğuk hava deposu sistemlerinde yağ ayırıcı, kompresörden çıkan soğutkan gazı içindeki yağı ayıklayan ve kompresöre geri kazandıran kritik bir bileşendir. Yağ ayırıcı seçimi ve bakımı, soğuk hava deposunda yağ ayırıcı performansı doğrudan kompresör ömrünü, sistem verimliliğini ve işletme güvenliğini etkiler. Bu rehberde, endüstriyel soğutma sistemlerinde yağ ayırıcı seçimi, bakım prosedürleri ve performans optimizasyonu konularını kapsamlı şekilde ele alacağız.
Soğutma çevriminde kompresör, soğutkan gazını sıkıştırırken yağ da devreye karışır. Bu yağ, sistemde dolaşarak evaporatör ve kondenser gibi ısı değiştiricilerde film tabakası oluşturur ve ısı transferini ciddi şekilde düşürür. Yağ ayırıcı, bu yağı gaz akışından ayırarak kompresöre geri gönderir ve böylece sistem verimliliğini korur.
Yağ Ayırıcının Soğutma Çevrimindeki Rolü
Endüstriyel soğutma sistemlerinde kompresörün karter yağı, piston segmanları ve valf dizaynına bağlı olarak soğutkan gazıyla birlikte sisteme kaçar. Bu kaçak oran; pistonlu kompresörlerde %1-3, scroll kompresörlerde %0.5-2 ve vidalı kompresörlerde %0.1-0.5 arasında değişir. Yağ ayırıcı olmadığında bu yağ sistemde birikerek:
- Evaporatör ve kondenser ısı transfer katsayısını %10-30 oranında düşürür
- Kompresör yağ eksikliği nedeniyle mekanik arızaya uğrar
- Soğutkan debisi ve basınç dengesi bozulur
- Enerji tüketimi %15-25 artar
Yağ Ayırıcı Çalışma Prensibi
Yağ ayırıcılar temel olarak üç mekanizmayla çalışır:
inerisyal çarpma,
çeşitli filtre elemanları ve
koagülasyon. Gaz-yağ karışımı ayırıcıya girerken hız düşer ve yönlendirme kanallarıyla çarpma yüzeylerine yönlendirilir. Yağ damlacıkları bu yüzeylerde birikerek ayırıcının alt kısmına toplanır ve geri dönüş hattıyla kompresöre gönderilir.

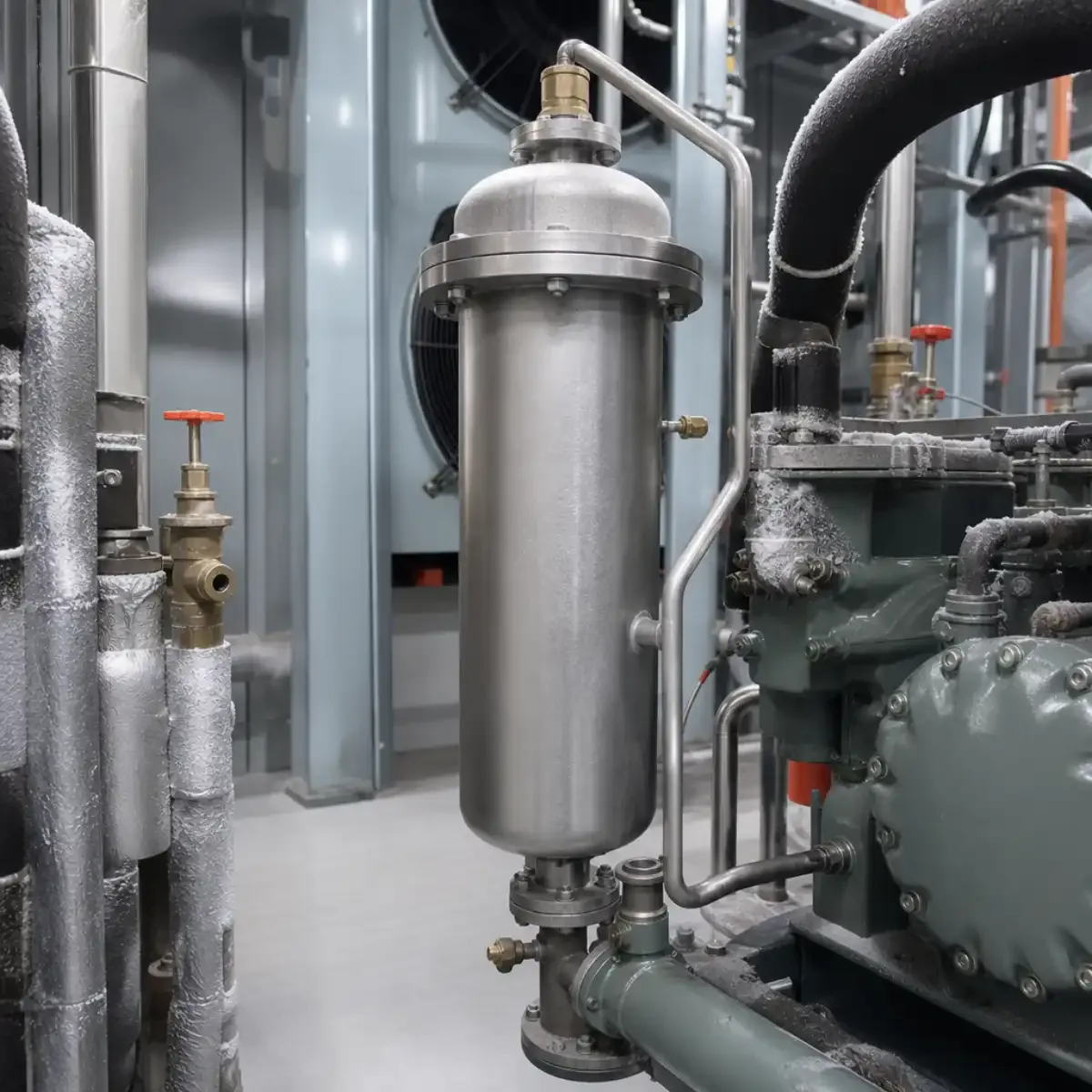

Kompresör ve yağ ayırıcı bağlantı şeması
Soğuk Hava Deposunda Yağ Ayırıcı Seçimi: Teknik Kriterler
Doğru yağ ayırıcı seçimi, soğuk hava deposunun uzun vadeli performansı için kritik bir karardır. Seçim sürecinde aşağıdaki teknik kriterler dikkate alınmalıdır.
Kapasite ve Boyutlandırma
Yağ ayırıcı kapasitesi, kompresörün soğutkan debisine ve yağ taşıma oranına göre belirlenir. Boyutlandırma yapılırken şu faktörler göz önünde bulundurulur:
- Kompresör soğutkan debisi: Maksimum çalışma koşullarında kompresörün taşıdığı soğutkan hacmi
- Yağ taşıma oranı: Kompresör tipine bağlı olarak sisteme taşınan yağ miktarı
- Çalışma sıcaklığı aralığı: Evaporasyon ve kondenzasyon sıcaklıkları
- Soğutkan tipi: R404A, R448A, R134a veya doğal soğutkanlar
Yanlış boyutlandırılmış bir yağ ayırıcı, düşük ayırma verimliliği veya aşırı basınç düşüşüne neden olur.
Soğutma grupları seçiminde olduğu gibi, yağ ayırıcı seçiminde de doğru kapasite belirleme operasyonel güvenilirliği doğrudan etkiler.
Ayırma Verimliliği ve Sınıflandırma
Yağ ayırıcılar ayırma verimliliklerine göre üç sınıfa ayrılır:
- Standart verimlilik (%80-90): Tek kademeli inerisyal ayırıcılar, küçük sistemler için uygun
- Yüksek verimlilik (%90-98): Çift kademeli ayırıcılar, endüstriyel soğuk hava depoları için standart
- Ultra yüksek verimlilik (%98+): Multi-stage koagülasyon ve filtre kombinasyonu, kritik uygulamalar
Soğuk hava deposu uygulamalarında minimum %95 ayırma verimliliği hedeflenmelidir. Düşük verimlilikli ayırıcılar, sistemde yağ birikimine ve buna bağlı performans kaybına yol açar.
Basınç Düşüşü ve Enerji Verimliliği
Yağ ayırıcı, soğutkan gazı akışında bir basınç düşüşü yaratır. Bu basınç düşüşü ne kadar az olursa, kompresörün o kadar az enerji tüketir. İyi tasarlanmış bir yağ ayırıcıda basınç düşüşü:
- Kompresör çıkış basıncının %0.5-1'ini aşmamalıdır
- Parasitik kayıplar minimize edilmelidir
- Tasarım debisinde maksimum 0.2-0.3 bar basınç düşüşü sağlanmalıdır
Bu konuda
VFD inverter sürücü kullanımı makalemizde detaylandırdığımız enerji verimliliği prensipleri, yağ ayırıcı seçiminde de geçerlidir: doğru bileşen seçimi toplam enerji tüketimini önemli ölçüde azaltır.
Malzeme ve Yapısal Özellikler
Yağ ayırıcı gövde malzemesi, çalışma koşullarına göre seçilmelidir:
- Karbon çelik: Standart uygulamalar, -10°C ve üzeri evaporasyon sıcaklıkları
- Paslanmaz çelik (AISI 304/316): Korozyon riski olan ortamlar, gıda temas ihtimali
- Bakır: Küçük kapasiteli sistemler, doğal soğutkan uygulamaları
Kaynak kalitesi, basınçlı kap yönetmeliklerine (PED 2014/68/EU) uygun olmalıdır. Soğuk hava deposu ortamındaki düşük sıcaklıklar, malzeme tokluğunu etkilediğinden, düşük sıcaklık çelik kalitesi tercih edilmelidir.
Yağ Ayırıcı Tipleri ve Karşılaştırma Rehberi
Endüstriyel soğutma sektöründe kullanılan başlıca yağ ayırıcı tiplerini inceleyelim.
İnerisyal (Siklon) Yağ Ayırıcılar
İnerisyal yağ ayırıcılar, gaz akışının dönme hareketi yaratarak santrifuj etkisiyle yağ damlacıklarını ayırır. Avantajları:
- Düşük basınç düşüşü (0.05-0.15 bar)
- Basit yapı, düşük bakım gereksinimi
- Uzun ömür, filtre değişimi gerekmez
Dezavantajları ise düşük ayırma verimliliği (%80-90) ve küçük damlacıkları yakalayamamasıdır. Bu tip ayırıcılar, pistonlu kompresörlü küçük ve orta boy soğuk hava depoları için uygundur.
Koagülasyon (Baffle) Yağ Ayırıcılar
Koagülasyon ayırıcılar, seri baffle plakaları ve genişletilmış kanallar kullanarak gaz akışını yavaşlatır ve yağ damlacıklarının birleşerek büyümesini sağlar. Ayırma verimliliği %90-95 arasında değişir. Özellikle
scroll ve pistonlu kompresör sistemlerinde yaygın kullanılır.
Filtre Elemanlı (Koalesans) Yağ Ayırıcılar
Koalesans filtre elemanlı ayırıcılar, en yüksek ayırma verimliliğini (%98+) sunar. Mikron düzeyinde filtre elemanları, gaz içindeki yağ aerosollerini yakalar ve birleştirir. Vidlı kompresörlü endüstriyel sistemlerde standart olarak kullanılır. Filtre elemanlarının periyodik değişimi gerekir ve bu da operasyonel maliyeti artırır.
Hibrit Yağ Ayırıcılar
Son teknoloji hibrit ayırıcılar, inerisyal ve koalesans ayırma mekanizmalarını birleştirir. İlk kademede büyük damlacıklar inerisyal yöntemle ayrılır, ikinci kademede koalesans filtreler kalan aeroselleri yakalar. Bu tasarım, hem yüksek verimlilik (%99+) hem de düşük basınç düşüşü sağlar.
Yağ Ayırıcı Tip Seçim Karar Matrisi
| Kriter | İnerisyal | Koagülasyon | Koalesans | Hibrit |
|---|
| Ayırma Verimliliği | %80-90 | %90-95 | %98+ | %99+ |
| Basınç Düşüşü | Çok Düşük | Düşük | Orta | Düşük |
| Bakım Gereksinimi | Çok Az | Az | Orta | Orta |
| Maliyet | Düşük | Orta | Yüksek | Yüksek |
| Uygun Kompresör | Pistonlu | Scroll/Pistonlu | Vidalı | Vidalı/Yüksek Kapasite |
Soğuk Hava Deposunda Yağ Ayırıcı Bakımı ve Arıza Teşhisi
Yağ ayırıcı bakımı, soğuk hava deposu periyodik bakım planının vazgeçilmez bir parçasıdır. Düzenli bakım, ayırıcı verimliliğini korur ve kompresör arızalarını önler.
Periyodik Bakım Prosedürleri
Yağ ayırıcı bakımında aşağıdaki adımlar düzenli olarak uygulanmalıdır:
- Günlük kontroller: Yağ seviye gözcü camından yağ miktarı kontrolü, sıradışı ses/titreşim dinleme
- Haftalık kontroller: Basınç düşüşü ölçümü, bağlantı noktalarının sızdırmazlık kontrolü
- Aylık kontroller: Yağ kalitesi analizi (asidite, viskozite, nem), manyetik filtre temizliği
- 3 aylık kontroller: Koalesans filtre elemanı kontrolü, gerekiyorsa değişimi
- 6 aylık kontroller: İç yüzey temizliği, contaların ve valflerin kontrolü
- Yıllık kontroller: Tam revizyon, basınç testi, güvenlik valfi kalibrasyonu
Yağ ayırıcı filtre kontrolü ve periyodik bakım prosedürü
Bu bakım prosedürleri,
soğuk hava deposu periyodik bakım planı kapsamında sistematik olarak yürütülmelidir.
Yağ Ayırıcı Arıza Teşhisi
Yağ ayırıcısında karşılaşılan yaygın arızalar ve teşhis yöntemleri:
Yağ Ayırıcı Verimlilik Kaybı
Belirtiler: Kompresör yağ seviyesinde sürekli düşüş, evaporatör yüzeyinde yağ filmi, artan enerji tüketimi
Teşhis:
- Ayırıcı giriş-çıkış basınç farkını ölçün (tasarım değerlerinden sapma var mı?)
- Filtre elemanını görsel kontrol edin (tıkanma, deformasyon)
- Kompresör karter yağ seviyesini 24 saat boyunca izleyin
- Gaz analizörüyle soğutkan gazının yağ içeriğini kontrol edin
Yağ Geri Dönüş Hatı Arızası
Belirtiler: Ayırıcıda yağ birikimi, kompresör yağ basıncı alarmları, ayırıcı seviye göstergesinde yükselme
Teşhis:
- Geri dönüş hattı valfinin çalışıp çalışmadığını kontrol edin
- Yağ geri dönüş hattı sıcaklığını ölçün (donma olasılığı var mı?)
- Kılcal boru veya orifis tıkanıklığı kontrolü yapın
- Yağ kalitesini kontrol edin (yabancı madde, karbonizasyon)
Yağ Ayırıcı Performans İzleme
Sürekli performans izleme, arızaları erken tespit etmenin en etkili yoludur.
Sıcaklık loglama ve veri toplama sistemleri ile entegre edilen izleme çözümleri şunları kapsar:
- Dijital basınç göstergeleri: Ayırıcı giriş-çıkış basıncını gerçek zamanlı izleme
- Yağ seviye sensörleri: Ayırıcı içindeki yağ miktarının sürekli takibi
- Akış sensörleri: Yağ geri dönüş hattında akış doğrulama
- Titreşim analizörleri: Ayırıcı gövdesinde anormal titreşim tespiti
Bu veriler, merkezi izleme panelinde toplanarak eğilim analizi yapılabilir ve olası arızalar önceden tahmin edilebilir.
Yağ Ayırıcı ve Kompresör Yaşam Döngüsü Optimizasyonu
Yağ ayırıcının kompresör ömrü üzerindeki etkisi, genellikle underestimated bir konudur. Doğru seçilmiş ve iyi bakımı yapılan bir yağ ayırıcı, kompresör ömrünü %30-50 oranında uzatabilir.
Yağ Kaybının Kompresöre Etkileri
Yetersiz yağ ayırma performansı durumunda kompresörde şu hasarlar oluşur:
- Rulman aşınması: Yağ eksikliği rulman yüzeylerinde metal-metal temasına neden olur
- Piston ve silindir aşınması: Yağlanmanın yetersiz kalmasıyla yüzey pitting ve scoring oluşur
- Valf plakası hasarı: Yağ taşınımıyla valf dizaynı bozulur ve gaz kaçağı artar
- Karter yağ sirkülasyonu bozulması: Döngüsel yağ kaybı kompresörü koruyucu shutdown'a zorlar
Enerji Verimliliği ve Sürdürülebilirlik
Yağ ayırıcı performansı, doğrudan soğuk hava deposunun enerji tüketimini etkiler. Endüstriyel soğutmada
soğutkan seçimi kadar, yağ ayırıcı optimizasyonu da enerji verimliliği için kritiktir:
- İyi çalışan yağ ayırıcı, evaporatör ısı transferini %5-15 artırır
- Kondenser verimliliği %3-8 oranında iyileşir
- Kompresör enerji tüketimi %10-20 oranında azalır
- Toplam COP (Coefficient of Performance) değeri %8-12 yükselir
Bu iyileştirmelerin yıllık enerji maliyetine etkisi, 100 kW kapasiteli bir soğuk hava deposu için 15.000-30.000 TL tasarruf anlamına gelebilir.
Doğal Soğutkan Sistemlerinde Yağ Ayırıcı
CO2 (R744), amonyak (R717) ve hidrokarbon (R290, R1270) gibi doğal soğutkanlar, sentetik soğutkanlardan farklı yağ uyumluluğu gerektirir. CO2 sistemlerinde yağ çözünürlüğü sıcaklık ve basınca bağlı olarak dramatik değişir; transkritik koşullarda yağ viskozitesi düşer ve ayırma verimliliği azalır. Bu nedenle doğal soğutkan sistemlerinde özel tasarım yağ ayırıcılar ve yüksek verimlilikli koalesans filtreler zorunludur.
Amonyak sistemlerinde ise yağ ve amonyak birbirini hiç çözmez; bu durum ayırma işlemini kolaylaştırır ancak yağ geri dönüş hatasında su ayırıcı kullanımı gerekir. Detaylı bilgi için
ASHRAE Handbook ve
IIR (Uluslararası Soğutma Enstitüsü) kaynaklarına başvurulabilir.
Soğuk Hava Deposunda Yağ Ayırıcı Seçiminde Sık Yapılan Hatalar
Endüstriyel soğutma projelerinde yağ ayırıcı seçiminde karşılaşılan yaygın hataları ve çözümlerini özetliyoruz:
1. Düşük Ayırma Verimliliği Kabulü
Maliyet tasarrufu amacıyla %80-90 verimlilikli ayırıcı seçmek, uzun vadede kompresör arızaları ve enerji kaybıyla çok daha maliyetli olur. Soğuk hava deposu uygulamalarında minimum %95 ayırma verimliliği hedeflenmelidir.
2. Yanlış Boyutlandırma
Yağ ayırıcı, kompresörün minimum ve maksimum çalışma koşullarındaki debi değerlerine göre boyutlandırılmalıdır. Sadece nominal koşullara göre yapılan seçim, part-load çalışmada verimlilik kaybına neden olur.
3. Yağ Geri Dönüş Hattı Tasarımının İhmali
Ayırıcı verimliliği ne kadar yüksek olursa olsun, yağ kompresöre geri dönemiyorsa sistem başarısız olur. Yağ geri dönüş hattı; doğru çap, yeterli eğim ve uygun orifis/kılcal boru ile tasarlanmalıdır.
4. Bakım Erişiminin Kısıtlanması
Yağ ayırıcı kurulumunda filtre değişimi, seviye kontrolü ve iç temizlik için yeterli erişim alanı bırakılmaması, bakımın ertelenmesine ve dolayısıyla performans kaybına yol açar.
Sonuç ve Öneriler
Soğuk hava deposunda yağ ayırıcı, sistemin kalbidir diyebiliriz; kompresör ömrünü, enerji verimliliğini ve operasyonel güvenilirliği doğrudan belirleyen bir bileşendir. Bu rehberde ele aldığımız konuları özetleyecek olursak:
- Yağ ayırıcı seçiminde ayırma verimliliği (%95+), basınç düşüşü ve kompresör uyumluluğu belirleyici kriterlerdir
- Koalesans ve hibrit ayırıcılar, endüstriyel soğuk hava depoları için en uygun seçeneklerdir
- Düzenli bakım ve performans izleme, yağ ayırıcı ömrünü ve sistem verimliliğini korur
- Yağ ayırıcı optimizasyonu, yıllık %10-20 enerji tasarrufu sağlayabilir
- Doğal soğutkan sistemlerinde özel tasarım ayırıcılar gereklidir
Soğuk hava deposunda yağ ayırıcı seçimi ve bakımı konusunda profesyonel destek almak için Refline Soğutma'nın uzman ekibiyle iletişime geçebilirsiniz. Doğru yağ ayırıcı seçimi, doğru bakım stratejisi ve sürekli izleme ile soğuk hava depolarınızın performansını ve güvenilirliğini üst düzeye çıkarabilirsiniz.
