Soğuk Hava Deposunda Zemin Yalıtımı Neden Kritik?
Soğuk hava depolarının enerji performansını belirleyen en önemli unsurlardan biri, çoğu zaman göz ardı edilen zemin yalıtımıdır. Duvar ve tavan izolasyonuna odaklanan işletmeler, zeminden gerçekleşen ısı transferini genellikle hesaba katmaz. Oysa soğuk hava deposunun tabanından geçen ısı kaybı, toplam enerji tüketiminin yüzde 15 ila 30'unu oluşturabilir. Zemin yalıtımı eksik veya yetersiz olan bir depoda, kompresör sürekli fazla çalışarak enerji israfına yol açar; aynı zamanda zemin yüzeyinde yoğuşma ve buzlanma riski artar.
Soğuk hava deposu projelendirmesinde zemin, sadece bir katman değil; taşıyıcı döşeme, buhar bariyeri, ısı yalıtım tabakası ve aşınma katmanının birlikte çalıştığı bir sistemdir. Herhangi bir katmanın doğru seçilmemesi veya hatalı uygulanması, tüm sistemin performansını düşürür. Bu yazıda, zemin yalıtımının teknik detaylarını, ısı köprülerinin nasıl oluştuğunu ve bunları önlemenin yollarını kapsamlı şekilde ele alacağız.

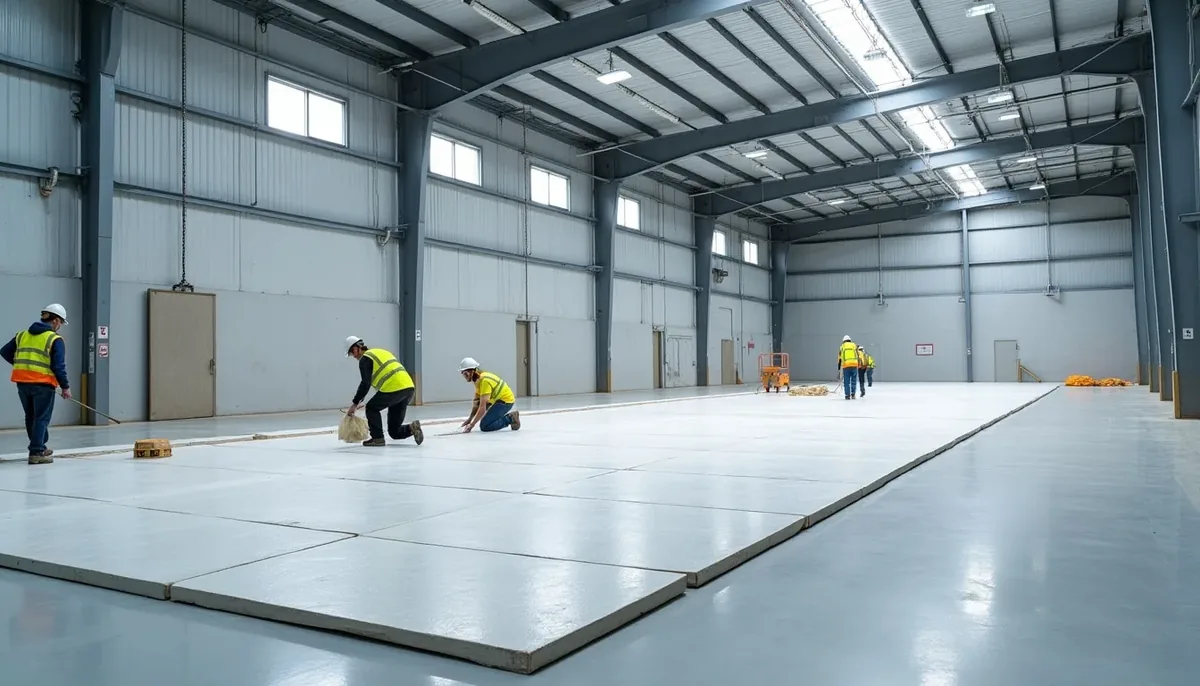

XPS yalıtım levhalarının soğuk hava deposu zemininde döşenmesi
Zemin Yalıtım Katmanları ve Malzeme Seçimi
Soğuk hava deposu zemininde sırasıyla şu katmanlar bulunur: altta taşıyıcı beton döşeme, buhar bariyeri, ısı yalıtım malzemesi ve en üstte aşınma dayanımlı şap tabakası. Her katmanın görevi ve doğru malzeme seçimi, deponun uzun vadeli verimliliğini doğrudan etkiler.
Buhar Bariyeri: İlk Savunma Hattı
Buhar bariyeri, zemin yalıtımının en alt tabakasıdır ve ısı yalıtım malzemesini zeminden gelen nemden korur. Soğuk hava depolarında buhar bariyeri olarak tipik olarak 0,2 mm kalınlığında PVC membran veya bitüm örtü kullanılır. Buhar bariyerinin sürekli ve hasarsız olması kritik importance taşır; en küçük bir yırtık veya ek yeri açıklığı bile nemin yalıtım tabakasına sızmasına neden olabilir. Nemli yalıtım malzemesi ise ısı iletim katsayısını dramatik biçimde yükselterek yalıtım performansını çöker.
Isı Yalıtım Malzemeleri
Zemin yalıtımında en sık kullanılan üç malzeme şunlardır:
XPS (Ekstrüde Polistiren Köpük): Zemin uygulamaları için en yaygın tercihdir. Yoğunluğu 30-40 kg/m³ arasında olan XPS levhalar, basınç dayanımı sayesinde ağır yüklere dayanır. Isı iletim katsayısı 0,028-0,034 W/mK seviyesindedir. Kapalı gözenekli yapısı sayesinde nem emme oranı düşüktür ve zemin koşullarında uzun süre performansını korur.
PIR/PUR (Poliizosiyanürat/Poliüretan Köpük): Yüksek yangın dayanımı ve düşük ısı iletim katsayısı (0,022-0,028 W/mK) ile öne çıkar. Yüzey kaplamalı PIR levhalar, zeminde buhar difüzyonuna karşı da ekstra koruma sağlar. Maliyet XPS'e göre daha yüksek olsa da, daha ince tabaka ile aynı yalıtım değerine ulaşılabilir.
Sprey Poliüretan Köpük (SPF): Özellikle düzensiz zemin yüzeylerinde ve köşe detaylarında mükemmel uyum sağlar. Sürekli bir yalıtım katmanı oluşturarak ısı köprülerini minimize eder. Ancak zemindeki trafik yüküne dayanacak şap katmanı mutlaka uygulanmalıdır.
Şap Katmanı ve Aşınma Dayanımı
En üst yüzeydeki şap tabakası, forklift ve palet trafiğine karşı yalıtım malzemesini korur. Genellikle 50-80 mm kalınlığında, çelik lifli veya polimer katkılı endüstriyel şap kullanılır. Şapın yalıtım malzemesine doğru oturması ve yüzey düzgünlüğü, deponun uzun vadede hasarsız kalması için zorunludur.
Zemin yalıtım katmanlarının kesit görünümü ve ısı köprüsü oluşum noktaları
Isı Köprüsü Nedir ve Nasıl Oluşur?
Isı köprüsü, ısı yalıtımının kesintiye uğradığı veya zayıfladığı noktalarda oluşan yerel ısı transferi bölgeleridir. Bu noktalarda ısı, yalıtım katmanını atlayarak doğrudan soğuk hacme ulaşır veya soğuk hacmeden dışarı çıkar. Isı köprüleri iki temel biçimde karşımıza çıkar:
Yapısal Isı Köprüleri
Bina taşıyıcı sisteminin yalıtım katmanını kestiği noktalarda oluşur. Kolon altlıkları, duvar-zemin birleşimleri, temel kenarları ve donatı çubukları bu gruba girer. Örneğin, bir çelik kolonun yalıtım tabakasını geçerek doğrudan şapa bağlandığı nokta, önemli bir ısı köprüsü oluşturur. Bu bölgelerde yüzey sıcaklığı çevreye göre farklılık gösterir ve yoğuşma riski artar.
Geometrik Isı Köprüleri
Bina geometrisinden kaynaklanan köşeler, çıkıntılar ve çöküntü bölgelerinde ortaya çıkar. İç köşeler, dış köşeler ve L şeklindeki planların kırılma noktaları geometrik ısı köprüsü oluşturur. Bu bölgelerde ısı akış yüzeyi daralır ve yerel ısı kaybı artar.
Soğuk Hava Deposunda Isı Köprülerinin Sonuçları
Isı köprülerinin soğuk hava deposu üzerindeki etkileri yalnızca enerji kaybıyla sınırlı kalmaz. Birleşik sonuçlar zinciri şu şekilde gelişir:
Enerji tüketiminde artış: Isı köprüsü olan bölgelerden sürekli ısı girişi olur. Kompresör bu ek yükü dengelemek için daha fazla çalışır ve enerji faturası yükselir. Büyük depolarda tek bir kritik ısı köprüsü bile yıllık binlerce kilovatsaat ek enerji tüketimine neden olabilir.
Yoğuşma ve buzlanma: Isı köprüsü bölgelerinde iç yüzey sıcaklığı çiğ noktasının altına düşer. Su buharı bu noktalarda yoğuşarak zeminde su birikintisi oluşturur; zamanla bu su donarak buz tabakasına dönüşür. Buzlanma hem hijyen riski hem de iş güvenliği tehlikesidir.
Yapısal hasar: Donma-çözülme döngüsü, şap ve yalıtım arayüzünde kılcal çatlaklar oluşturur. Zamanla bu çatlaklar büyüyerek zeminin taşıyıcı bütünlüğünü zayıflatır. Ağır forklift trafiği altında çatlamış bir zemin, kısa sürede kullanılmaz hale gelebilir.
Ürün kalitesinde düşüş: Isı köprüsü bölgelerinde sıcaklık dalgalanması yaşanır. Depo genelinde hedeflenen sıcaklık bile olsa, köprü noktalarının yakınındaki ürünler farklı sıcaklıkta kalır. Bu durum özellikle hassas gıda ürünlerinde kalite kaybına yol açar.
Zemin Yalıtımında Isı Köprüsünü Önleme Stratejileri
Soğuk hava deposu projelendirmesinde ısı köprülerini önlemek, sonradan müdahale etmekten çok daha ekonomik ve etkili yöntemdir. İşte temel stratejiler:
Kesintisiz Yalıtım Katmanı
Isı yalıtım malzemesi, deponun tüm zemin alanını kesintisiz olarak örmelidir. Levha birleşim yerlerinde en az 20 mm bindirme payı bırakılmalı; köşe ve kenar bölgelerinde yalıtım duvarla birleşecek şekilde yukarı doğru devam etmelidir. Zemin-duvar birleşim noktası, en kritik ısı köprüsü bölgesidir ve bu noktada yalıtım katmanının sürekli olması şarttır.
Kolon ve Penetrasyon Detayları
Yapısal kolonlar, boru geçişleri ve kablo kanalları zemin yalıtımını kesen unsurlardır. Her birinin etrafında özel yalıtım manşeti uygulanmalıdır. Çelik kolonların altında en az 100 mm kalınlığında yalıtım plakası bulundurulmalı; kolonun taban plakesi yalıtım katmanı üzerinde değil, yalıtım altındaki beton döşemeye bağlanmalıdır. Boru ve kablo geçişlerinde ise kapalı hücreli yalıtım malzemesiyle aralık doldurulmalıdır.
Termal Kırılma Detayı
Döşeme taşıyıcısı ile soğuk hacme sınır duvar arasında ısı köprüsünü kesmek için termal kırılma profili kullanılır. Bu profiller, yapısal bütünlüğü korurken ısı transferini engelleyen düşük iletkenlikli bağlantı elemanlarıdır. Paslanmaz çelik yerine fiber takviyeli plastik veya kompozit bağlantı elemanları tercih edilmelidir.
Forklift trafiği altında zemin termal köprü bölgelerinde yoğuşma riski
Zemin Yalıtım Kalınlığının Belirlenmesi
Zemin yalıtım kalınlığı, deponun hedef sıcaklığına, zemin altı toprak sıcaklığına ve yıllık ısı kaybı sınırına göre hesaplanır. Genel uygulama standartları şöyledir:
Normal soğutma depoları (0°C ile +4°C): Minimum 100-150 mm XPS veya 80-120 mm PIR yalıtım. Bu depolarda toprak sıcaklığı ile depo sıcaklığı arasındaki fark nispeten küçüktür, ancak uzun süreli işletmede bile kayıp minimize edilmelidir.
Derin dondurma depoları (-18°C ile -25°C): Minimum 200-250 mm XPS veya 150-200 mm PIR yalıtım. Donmuş toprak riski altındaki derin dondurma depolarında, zemin altı ısıtma kablosu (frost heave prevention) da zorunlu bir ilavedir.
Hızlı dondurma (blast freezer) depoları (-30°C ve altı): 250-300 mm ve üzeri yalıtım. Bu depolarda zemin altı ısıtma sistemi olmazsa olmazdır; aksi takdirde toprak donarak yapıya ciddi hasar verir.
Zemin Altı Isıtma Sistemi: Frost Heave Önlemi
Derin dondurma depolarının altında toprak sıcaklığı donma noktasının altına düşerse, toprakta buz oluşur. Buz, suya göre yüzde 9 daha fazla hacim kaplar ve bu genleşme yapıya yönelik devasa basınç uygular. Bu fenomene frost heave (donma lifti) denir ve önlenemediğinde zemin çatlaması, kolon yer değiştirmesi ve depo bütünlüğünün kaybıyla sonuçlanır.
Isıtma Kablosu Tasarımı
Zemin altı ısıtma sistemi, yalıtım tabakasının altına döşenen elektrikli ısıtma kabloları veya sıcak su borularından oluşur. Elektrikli ısıtma kablosu sistemi daha yaygın tercih edilir çünkü kurulumu basit ve kontrolü kolaydır. Tipik uygulamada kablolar 150-200 mm aralıklarla, yalıtım altı beton şap içine gömülür. Isıtma gücü, depo sıcaklığına göre 15-25 W/m² arasında hesaplanır.
Isıtma Kontrol ve İzleme
Zemin altı ısıtma sistemi, yalıtım altı yüzeydeki sıcaklık sensörleriyle kontrol edilir. Sensör sıcaklığı 5°C'nin altına düştüğünde ısıtma aktif olur, 10°C'nin üzerine çıktığında kapanır. Bu aralık, toprağın donmasını önlerken gereksiz enerji tüketimini de sınırlar. Modern sistemlerde bu sensör verileri uzaktan izleme platformuna aktarılarak anormal durumlar gerçek zamanlı tespit edilir.
Zemin Yalıtımında Sık Yapılan Hatalar
Uygulamada karşılaşılan en yaygın hatalar ve sonuçları şunlardır:
Yetersiz kalınlık: İlk yatırım maliyetini düşürmek için yalıtım kalınlığını minimumda tutmak, işletme döneminde kat kat fazla enerji faturası anlamına gelir. Yalıtım kalınlığının yüzde 20 azaltılması, ısı kaybını yaklaşık yüzde 40 artırabilir.
Buhar bariyeri hasarı: Şap dökümü sırasında buhar bariyerinin zedelendiği durumlar sık görülür. Hasarlı bölgeler onarılmadan şap döküldüğünde, nem yalıtım tabakasına sızar ve yalıtım performansı hızla düşer. Şap öncesi buhar bariyeri mutlaka görsel muayene ile kontrol edilmelidir.
Levha arası boşluklar: XPS veya PIR levhaların birleşim yerlerinde kalan boşluklar, lokal ısı köprüleri oluşturur. Levhalar sıkıca oturtulmalı ve aralıklar düşük yoğunluklu poliüretan köpükle doldurulmalıdır.
Genleşme derzlerinin ihmal edilmesi: Büyük zeminlerde genleşme derzleri bırakılmazsa, sıcaklık farklarının neden olduğu termal hareketler şapta çatlak oluşturur. Her 25-30 m'de bir genleşme derzi yerleştirilmeli ve bu derzler su geçirmez bantla kapatılmalıdır.
Mevcut Depolarda Zemin Yalıtım İyileştirmesi
İnşa edilmiş depolarda zemin yalıtımını sonradan güçlendirmek mümkün müdür? Evet, ancak belirli koşullar ve yöntemler gerektirir. Mevcut zeminin üzerine ek yalıtım tabakası eklemek, deponun iç yüksekliğini düşürür ve forklift trafik yükünü artırır. Bu nedenle iyileştirme öncesi detaylı statik hesap ve işletme değerlendirmesi yapılmalıdır.
İçten Yalıtım Katmanı Ekleme
Mevcut zemin üzerine yeni bir yalıtım katmanı ve şap dökmek, en yaygın iyileştirme yöntemidir. Bu uygulamada mevcut şap yüzeyi temizlenir, üzerine buhar bariyeri serilir, XPS veya PIR levhalar döşenir ve yeniden endüstriyel şap dökülür. Toplam kalınlık tipik olarak 150-250 mm arasında değişir; bu nedenle deponun iç yüksekliği ve kapı açıklıkları yeniden değerlendirilmelidir.
Enjeksiyon Yöntemi
Zemin altına düşük yoğunluklu poliüretan köpük enjeksiyonu, mevcut zeminin sökülmesini gerektirmeyen bir yöntemdir. Ancak bu yöntem, yalıtım kalınlığında sınırlı artış sağlar ve uygulama homojenliğini garanti etmek zordur. Daha çok acil durumlarda veya sınırlı iyileştirme ihtiyaçlarında tercih edilir.
Zemin Yalıtımının Ekonomik Analizi
Zemin yalıtım yatırımı, işletme dönemindeki enerji tasarrufuyla geri ödenir. Basit bir hesap örneği: 500 m² soğuk hava deposunda (hedef sıcaklık -18°C), zemin yalıtımı 100 mm'den 200 mm'ye çıkarıldığında, yıllık ısı kaybı yaklaşık yüzde 35 azalır. Bu azalma, kompresör enerji tüketiminde yılda 15.000-25.000 kWh tasarruf anlamına gelebilir. Yalıtım kalınlığının artırılmasının ek maliyeti ise toplam depo maliyetinin yüzde 2-4'ü kadardır. Tipik geri ödeme süresi 2-4 yıl arasında değişir.
Enerji maliyetlerinin sürekli arttığı ve karbon ayak izi regülasyonlarının sıkılaştığı günümüzde, zemin yalıtımını ilk aşamada doğru yapmak, sonradan müdahale etmekten her açıdan daha avantajlıdır. İyi projelendirilmiş bir zemin yalıtımı, deponun 25-30 yıllık ömrü boyunca enerji verimliliğini korur.
Zemin Yalıtımında Uzaktan İzleme ve Bakım
Modern soğuk hava depolarında, zemin yalıtım performansını izlemek için sıcaklık sensörleri ve nem probeleri kullanılır. Yalıtım altı ve üstü yüzeylere yerleştirilen sensörler, sıcaklık farkını sürekli izler. Farkın beklenmeyen biçimde azalması, yalıtım performansında düşüşe işaret eder.
IoT tabanlı izleme sistemleri sayesinde bu veriler bulut platformuna aktarılır ve anomali algılama algoritmalarıyla değerlendirilir. Zemin sıcaklığındaki ani düşüş, ısıtma kablosu arızasını; nem oranındaki artış ise buhar bariyeri hasarını gösterebilir. Erken uyarı sistemi, küçük sorunlar büyük yapısal hasarlara dönüşmeden müdahale imkanı sağlar. Akıllı soğutma yönetimi sistemleri hakkında daha fazla bilgi alabilirsiniz.
Sonuç: Zemin Yalıtımı Soğuk Hava Deposunun Temelidir
Soğuk hava deposunun enerji performansı, zemin yalıtımının kalitesine doğrudan bağlıdır. İyi tasarlanmış ve doğru uygulanmış bir zemin yalıtım sistemi, ısı köprülerini minimize eder, frost heave riskini önler ve deponun tüm ömrü boyunca düşük enerji maliyetiyle çalışmasını sağlar. Tersine, yetersiz veya hatalı zemin yalıtımı, enerji israfından yapısal hasara kadar geniş bir sorun yelpazesi oluşturur.
Yeni depo projelendirmesinde zemin yalıtımı, duvar ve tavan yalıtımıyla eşit öncelikte ele alınmalıdır. Mevcut depolarda ise enerji denetimi sonuçlarına göre iyileştirme çalışmaları planlanmalıdır. Refline Soğutma olarak, soğuk hava depolarınızın zemin yalıtımında doğru malzeme seçiminden detay çözümlerine kadar her aşamada profesyonel destek sunuyoruz. Depo performansınızı artırmak ve enerji maliyetlerinizi düşürmek için soğuk hava deposu bakımı sürecinde zemin yalıtım durumunuzu da değerlendirmenizi öneriyoruz.
