Soğutma Sistemi Boru Donatımı

Soğutma Sistemi Boru Donatımı Neden Kritiktir?

Soğutma ve iklimlendirme sistemlerinde boru donatımı, sistemin kalbi olan kompresör ile evaporatör ve kondenser arasında köprü kurar. Yanlış valf seçimi, uygunsuz fitting malzemesi veya hatalı montaj; soğutma kapasitesinde %15-30 oranında kayıp, enerji tüketiminde %20-40 artış ve kompresör ömründe dramatik kısalma anlamına gelir. Endüstriyel soğutma tesislerinde boru donatımı maliyeti toplam yatırımın yalnızca %8-12'sini oluşturur ancak sistemin performansı üzerindeki etkisi %40'ı aşabilir. Bu rehberde; soğutma sistemlerinde kullanılan valf türlerini, boru fitting seçim kriterlerini, manifold tasarımını ve montaj uygulamalarını detaylı şekilde ele alacağız. Her bölümde pratik seçim tabloları ve hata-yoğun uygulama noktalarına yer vereceğiz.

Boru Donatımı Bileşenleri ve Sınıflandırma

Küresel Valf (Ball Valve) Seçimi

Soğutma sistemlerinde en yaygın kullanılan kesme valfi türü küresel valftir. Tam açık konumda düşük basınç düşüşü, hızlı açma-kapama özelliği ve kompakt tasarımı nedeniyle tercih edilir.

Küresel Valf Seçim Kriterleri

• Çap uyumu: Boru çapıyla birebir eşleşmeli; bir çap küçük valf kullanımı basınç düşüşünü %25-40 artırır
• Basınç sınıfı: PN25 veya PN40; amonyak sistemlerinde minimum PN40 zorunludur
• Malzeme: Pirinç (R410A'ya kadar), paslanmaz çelik (yüksek basınç ve amonyak), döküm (büyük çaplar)
• Contalar: R134a ve R404A için EPDM, amonyak için PTFE contalı modeller seçilmelidir
• Tip: 3 parçalı bakım kolaylığı sağlar; 1 parçalı daha düşük sızdırmazlık riski taşır

Pratik seçim tablosu:

Uygulama	Çap (mm)	Basınç Sınıfı	Malzeme
Küçük soğutma üniteleri	15-22	PN25	Pirinç
Ticari dolaplar	22-28	PN25	Pirinç
Endüstriyel soğutma	28-54	PN40	Paslanmaz çelik
Amonyak sistemleri	28-108	PN40	Paslanmaz çelik

Solenoid Valf Seçimi ve Uygulaması

Solenoid valfler, soğutma sistemlerinde otomatik akış kontrolü sağlar. Sıvı hattında, emme hattında ve sıcak gaz bypas hattında farklı tipler kullanılır.

Sıvı Hattı Solenoid Valfi

Sıvı hattında kullanılan solenoid valfler, kompresör durduğunda sıvı akışını keserek sıvı kompresöre geçişini önler. Normalde kapalı (NC) tip tercih edilir. Seçimde dikkat edilmesi gereken noktalar:

• Kapasite eşleşmesi: Valf kapasitesi (kW), soğutma kapasitesinin %110-120'sini karşılamalıdır
• Basınç farkı: Minimum açılma basınç farkı (MOPD) değerine dikkat edilmelidir; R404A sistemlerinde bu değer minimum 21 bar olmalıdır
• Bağlantı tipi: Kaynaklı bağlantı sızdırmazlık açısından tercih edilir; DIN bağlantı bakım kolaylığı sağlar

Emme Hattı Solenoid Valfi

Emme hattında kullanılan solenoid valfler, genellikle çok evaporatörlü sistemlerde bağımsız bölge kontrolü için tercih edilir. Burada servo destekli (pilot operatörlü) valfler düşük basınç farklarında bile güvenilir açılma sağlar. Emme hattı valfinde gaz hızının düşük olabileceği durumlarda; orifis çapı, boru çapından bir çap küçük seçilebilir ancak bu durumda basınç düşüşü hesabı mutlaka yapılmalıdır.

Genleşme Valfi ve Regülasyon Vanaları

Genleşme valfi seçimi ve ayarı konusunda detaylı bilgiye sahip olduğumuzu hatırlatalım; ancak boru donatımı bağlamında TEV ve EEV bağlantı detaylarına değinelim:

• TEV (Termostatik Genleşme Valfi): Sensör bulb yerleşimi kritiktir; emme hattında saat 10-14 pozisyonuna, düşük yağ birikimli noktaya monte edilmelidir
• EEV (Elektronik Genleşme Valfi): Step motor tipi EEV'ler düşük sıcaklık uygulamalarında superior kontrol sağlar; bağlantı kablosu EMI kaynaklarından en az 300 mm uzakta olmalıdır

Boru Fitting Seçimi ve Uygulama Standartları

Bakır Boru Fittingleri

HFC ve HFO soğutucu akışkan sistemlerinde bakır boru ve fittingler standart seçimdir. ASTM B280 standardına uygun, temperli (sert) bakır boru soğutma hatlarında kullanılır.

Kaynaklı Fittingler

• Soket kaynaklı: Kapiler fittingler dahil 28 mm'ye kadar tercih edilir; soket derinliği boru çapının 1.5 katı minimum olmalıdır
• Fitil (ring) kaynaklı: 28 mm üstü çaplarda uygulanır; fitil genişliği kaynak boşluğunu tam doldurmalıdır
• Paslanmaz çelik boru kaynaklı fittingler: Amonyak sistemlerinde zorunlu; TIG kaynağı ile birleştirilir

Bağlantı Tipi Seçim Rehberi

• 10-22 mm arası: Soket kaynak + kapiler tüp veya O-ring contalı fitting
• 22-28 mm arası: Soket veya fitil kaynak; bakım gerektiren noktalarda DIN bağlantı
• 28-54 mm arası: Fitil kaynak + flanş bağlantı kombinasyonu
• 54 mm üstü: Flanşlı bağlantı; kaynaklı boyun ringli flanş tercih edilmelidir

Basınç Regülasyon Vanaları

Basınç regülasyon vanaları, soğutma sistemlerinin farklı bölgelerindeki basıncı kontrol ederek stabil çalışmayı sağlar. Başlıca türleri:

• Kondenzasyon basınç regülatörü (KVR): Düşük dış ortam sıcaklığında kondenzasyon basıncını minimum değerde tutar; su soğutmalı kondenserlerde yaygın
• Emme basınç regülatörü (KVL): Kompresörü aşırı düşük emme basıncından korur; donma riski olan evaporatörlerde kritik
• Sıcak gaz bypas valfi (KVP): Düşük yük koşullarında kompresör çalışma aralığını korur; kapasite kontrolü sağlar

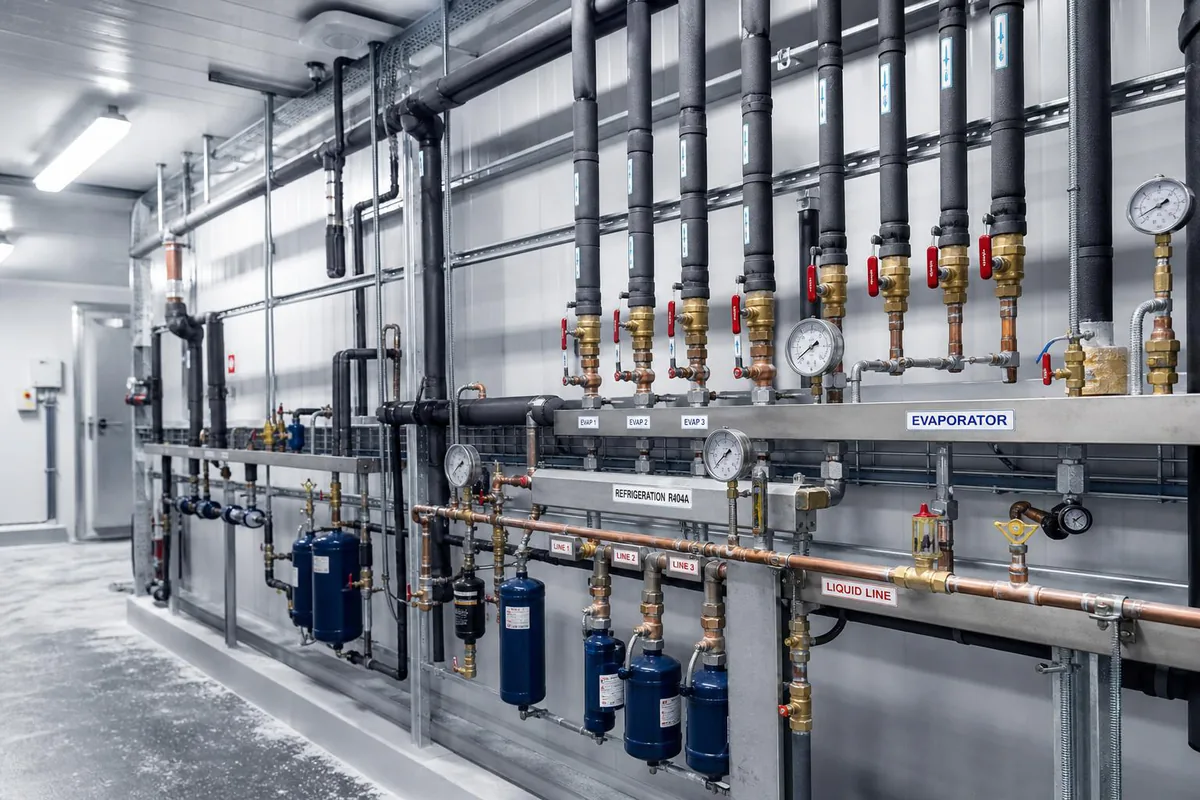

Manifold Tasarımı ve Uygulama İlkeleri

Sıvı ve Emme Manifoldu Tasarımı

Çok evaporatörlü endüstriyel soğutma sistemlerinde manifold tasarımı, her evaporatöre eşit soğutucu akış dağılımı sağlamak için kritiktir.

Manifold Tasarım Prensipleri

1. Ters manifold (reverse return): İlk evaporatöre giden akışkan son döne, son evaporatöre giden ilk döner — bu tasarım doğal dengeleme sağlar ve %5-10 daha iyi akış dağılımı verir
2. Manifold çapı: Toplam akış kesitinin %80'ini karşılamalı; aşırı büyütme akışkan hızını düşürerek yağ taşınımını engeller
3. Dal çıkışları: 45° açı ile manifold gövdesinden ayrılmalı; 90° T bağlantı akışkan dağılımını bozar
4. Yükseklik farkı: Paralel evaporatörler arası yükseklik farkı 2 metreyi aşarsa her dal için ayrı regülasyon gerekir

Manifold Boyutlandırma Tablosu

Evaporatör Sayısı	Manifold Çapı (mm)	Dal Çapı (mm)	Max. Kapasite (kW)
2-3	28	15-22	30
4-6	35	22-28	60
6-10	42	22-28	100
10-16	54	28-35	180
16+	76	28-42	300+

Servis Manifoldu ve Ölçüm Noktaları

Her soğutma sisteminde bakım ve arıza tespiti için erişim noktaları (service port) zorunludur. Bakır boru hatları ve kaynak kalitesi konusunda değindiğimiz gibi, bu noktaların doğru yerleştirilmesi ölçüm doğruluğunu doğrudan etkiler. Önerilen servis portu yerleşimi:

• Kompresör emme hattı: Valfin 300 mm yakınında
• Kompresör basma hattı: Yağ ayırıcı sonrası
• Sıvı hattı: Filtre kurutucu giriş ve çıkışı
• Genleşme valfi öncesi: EEV sensör doğrulama için
• Evaporatör çıkışı: Aşırı ısıtma ölçümü için

Montaj Uygulamaları ve Hata Noktaları

Boru Hattı Montaj Sırası ve İlkeleri

Sıvı hattı filtre kurutucu montajında olduğu gibi, tüm boru donatımı bileşenlerinde montaj sırası operasyonel güvenilirliği belirler:

1. Sıvı hattı (kondenser çıkışı → genleşme valfi girişi): Kondenser → servis vanası → filtre kurutucu → görme camı → solenoid valf → genleşme valfi
2. Emme hattı (evaporatör çıkışı → kompresör girişi): Evaporatör → servis vanası → emme basınç regülatörü (varsa) → sıcaklık sensörü yuvası → kompresör
3. Basma hattı (kompresör çıkışı → kondenser girişi): Kompresör → yağ ayırıcı → basma servis vanası → kondenser

Kritik Montaj Hataları ve Çözümleri

Hata 1: Valfin boru çapından büyük seçilmesi Büyük çaplı valf, akış hızını düşürerek yağ taşınımını engeller. Emme hattında yağ birikimi, kompresör yağlamasını bozar. Çözüm: Valf çapı boru çapıyla eşleşmeli; gerekirse reduktör kullanılmalıdır. Hata 2: Küresel valfin yatay boruda gövdesi aşağı bakacak şekilde montajı Bu montaj konumunda valf gövdesinde yağ birikimi oluşur, conta hasarı riski artar. Doğru montaj: Gövde yukarı veya dikey boruda olacak şekilde yerleştirilmelidir. Hata 3: Solenoid valfin ters yönde montajı Solenoid valfler üzerindeki ok yönünde akış sağlanmalıdır. Ters montaj; valfin açılmamasına, yüksek basınç düşüşüne veya sıvı çarpma (water hammer) etkisine neden olur. Hata 4: Genleşme valfi sensör bulbünün yanlış konumlandırılması Sistem elektrik arızaları ve kompresör koruması konusunda değindiğimiz gibi, yanlış sensör yerleşimi kompresör çalışma koşullarını doğrudan etkiler. Sensör bulbü emme hattına sıkıca temas etmeli, termal iletken macun ile desteklenmeli ve ısı yalıtımı ile sarılmalıdır. Hata 5: Manifold dal bağlantılarının 90° T şeklinde yapılması 90° T bağlantı, akışkan dağılımını bozarak ilk evaporatöre fazla, son evaporatöre az soğutucu akış gönderir. 45° Y bağlantı veya ters manifold tasarımı tercih edilmelidir.

Yalıtım ve Kondensat Kontrolü

Soğutma boru donatımında yalıtım, enerji verimliliği ve güvenlik açısından kritiktir:

• Emme hattı: Minimum 19 mm kalınlığında kapalı hücreli elastomerik köpük (Class 1 yangın sınıfı)
• Sıvı hattı: 13 mm kalınlık yeterli; ancak yüksek ortam sıcaklığında (35°C üstü) 19 mm tercih edilmelidir
• Valf ve fitting yalıtımı: Özel valf yalıtım kitleri kullanılmalı; açıkta kalan valf gövdesi kondensasyona ve korozyona neden olur
• Buhara difüzyon bariyeri: Yalıtım dış yüzeyinde alüminyum folyo veya bitümlü bant zorunludur

Sızdırmazlık Testi ve Devreye Alma

Basınç Testi Prosedürü

Boru donatımı montajı tamamlandıktan sonra sızdırmazlık testi zorunludur:

1. Kuru azot ile ön test: 5 bar basınçta 30 dakika; sabit basınç doğrulaması
2. Tasarım basıncı testi: Sistem tasarım basıncının 1.1 katı ile 24 saat; basınç düşümü %0.5'i aşmamalıdır
3. Soğutucu akışkan ile test: Sistem şarjı sonrası elektronik sızdırmazlık dedektörü ile tüm bağlantı noktaları kontrol edilmelidir

Vakum Prosedürü

Soğutma sistemi devreye alma prosedürü makalemizde detaylı açıkladığımız vakum prosedürünün boru donatımı açısından kritik noktaları:

• Vakum pompası kapasitesi: Sistem hacminin %0.5'i/dakika debide minimum
• Hedef vakum: 500 mikron altı (H2O buharı giderimi için)
• Vakum süresi: Minimum 4 saat; nemli sistemlerde 8-12 saat
• Vakum altında triple evacuate prosedürü: 3 kez basınç düşürme-azot kırma döngüsü önerilir

Bakım ve Periyodik Kontrol

Valf Bakım Takvimi

Bileşen	Periyot	Kontrol Noktası
Küresel valf contaları	6 ay	Sızdırmazlık, çalışma kuvveti
Solenoid valf bobini	3 ay	Direnç, çalışma sıcaklığı, titreşim
Genleşme valfi sensörü	6 ay	Montaj sıkılığı, yalıtım durumu
Filtre kurutucu	6 ay veya ΔP > 1 bar	Basınç düşüşü, görme camı rengi
Basınç regülasyon vanası	12 ay	Set basıncı doğruluğu, conta durumu
Manifold bağlantıları	6 ay	Sızdırmazlık, korozyon

Arıza Teşhis Rehberi

Boru donatımında karşılaşılan yaygın arızalar ve teşhis yöntemleri:

• Solenoid valf açılmıyor: Bobin direnci ölç (normal: 1-5 kΩ), voltaj kontrolü, mekanik takılma kontrolü (valfi sökerek piston hareketini kontrol et)
• Küresel valf sızdırıyor: Conta değişimi; valf gövde hasarı kontrolü; aşırı sıkma yerine contayı değiştir
• Yüksek basınç düşümü: Filtre kurutucu tıkanıklığı (giriş-çıkış ΔP > 1 bar = değişim gerekli); valf tam açık değil (sap göstergesi kontrolü)
• Yağ taşınım kaybı: Emme hattı hız düşümü; manifold dağılım dengesizliği; yağ ayırıcı verimsizliği

Daha fazla soğutma sistemi arıza teşhisi için soğutma sistemi elektrik arızaları ve kompresör koruması rehberimize başvurabilirsiniz. Ayrıca endüstriyel soğutma sistemlerinde boru donatımı tasarımı için ASHRAE Handbook — Refrigeration bölümünde yer alan piping design ilkeleri temel referans olarak kullanılabilir: ASHRAE Handbook.

Sonuç ve Öneriler

Soğutma sistemi boru donatımı, görünürde basit bir hat geçişi gibi görünse de; valf seçiminden manifold tasarımına, fitting kalitesinden montaj sırasına kadar her detay sistemin toplam performansını etkiler. Özetle:

• Valf çapı boru çapıyla eşleşmeli; bir çap küçük/büyük seçimden kaçınılmalıdır
• Solenoid valfler akış yönünde monte edilmeli; NC tipi sıvı hattında, pilot operatörlü tip emme hattında tercih edilmelidir
• Manifold tasarımında ters dönüş (reverse return) prensibi uygulanmalı; dal çıkışları 45° açıyla ayrılmalıdır
• Tüm valf ve fitting bağlantılarında sızdırmazlık testi zorunlu; elektronik dedektör ile doğrulanmalıdır
• Periyodik bakım programı uygulanmalı; filtre kurutucu değişimi 6 ayı veya 1 bar ΔP'yi aşmamalıdır

Refline Soğutma olarak; endüstriyel soğutma sistemlerinde boru donatımı tasarımı, malzeme seçimi ve montaj hizmetleri konusunda uzman destek sunmaktayız. İletişim sayfamızdan bize ulaşarak projenize özel teknik danışmanlık alabilirsiniz.
