Endüstriyel soğutma sistemlerinin kalbinde evaporatör yer alır. Soğutma çevriminin ısıyı ortamdan aldığı ve soğutucu akışkanı buharlaştıran bu kritik bileşen, tesisin enerji verimliliğini, ürün kalitesini ve işletme maliyetlerini doğrudan belirler. Yanlış evaporatör seçimi, yetersiz soğutma kapasitesi, artan enerji tüketimi ve sistem ömrünün kısalması gibi ciddi sonuçlara yol açar.
Bu rehberde, endüstriyel soğutmada evaporatör tasarımı ve seçimi konusunu tüm detaylarıyla ele alacağız. Soğuk hava deposu evaporatörlerinden çinko evaporatörlere, cepli serpantin sistemlerinden defrost yöntemlerine kadar geniş bir yelpazede bilgi sunacağız.
Evaporatör Nedir ve Endüstriyel Soğutmada Nasıl Çalışır?
Evaporatör, soğutma çevriminin düşük basınçlı tarafında yer alan ve ısı emme işlevini üstlenen ısı değiştiricidir. Kompresör tarafından emilen soğutucu akışkan, genleşme valfinden sonra evaporatöre girer ve burada ortamdaki ısıyı emerek buharlaşır. Bu buharlaşma süreci, soğutulan hacmin sıcaklığını düşürür.
Soğutma Çevriminde Evaporatörün Rolü
Endüstriyel bir soğutma sisteminde dört ana bileşen bulunur: kompresör, kondenser, genleşme valfi ve evaporatör. Evaporatör, bu döngünün ısı emme aşamasını gerçekleştirir. Soğutucu akışkan sıvı halde evaporatöre girer, ortamdaki ısıyı emerek gaz halinde çıkar. Bu faz değişimi, büyük miktarda ısı emilmesini sağlar ve soğutma etkisini yaratır.
Evaporatör Türleri ve Sınıflandırma
Endüstriyel soğutma uygulamalarında kullanılan evaporatör türleri, uygulama alanına ve soğutma yöntemine göre sınıflandırılır:
- Hava soğutmalı evaporatörler: Soğuk hava depoları, gıda muhafaza odaları ve endüstriyel dondurucularda yaygın kullanılır
- Sıvı soğutmalı evaporatörler: Sıvı soğutma uygulamalarında (su soğutma, proses soğutması) tercih edilir
- Cep serpantinli evaporatörler: Yüksek sıcaklık farkı gerektiren uygulamalarda etkilidir
- Shell and tube evaporatörler: Büyük kapasiteli sıvı soğutma sistemlerinde standarttır
- Plate evaporatörler: Kompakt tasarım ve yüksek verim gerektiren uygulamalarda kullanılır
Endüstriyel Soğutmada Evaporatör Tasarım Parametreleri
Doğru evaporatör tasarımı, birçok parametrenin birlikte optimize edilmesini gerektirir. Her parametre, sistem performansı ve enerji verimliliği üzerinde doğrudan etkilidir.
Isı Transfer Yüzeyi ve Serpantin Tasarımı
Evaporatörün ısı transfer kapasitesi, serpantin tasarımı ile doğrudan ilişkilidir. Bakır boru çapı, kanalca yoğunluğu, kanatçık aralığı ve serpantin sıra sayısı, ısı transfer yüzeyini belirleyen temel parametrelerdir. Endüstriyel evaporatörlerde genellikle 3/8", 1/2" ve 5/8" boru çapları kullanılır; küçük çaplar daha kompakt tasarım sağlarken, büyük çaplar düşük basınç kaybı sunar.
Kanatçık aralığı, evaporatörün donma eğilimini ve hava akış direncini doğrudan etkiler. Düşük sıcaklık uygulamalarında (-18°C ve altı) geniş kanatçık aralığı (6-8 mm) tercih edilirken, yüksek sıcaklık uygulamalarında dar aralıklar (3-4 mm) kullanılabilir. Bu tasarım kararı, kondenser tasarımı ile birlikte değerlendirilmelidir.
Endüstriyel soğutmada bakır borulu evaporatör seriti detay görünümü
Boru Çapı ve Akışkan Hızı Optimizasyonu
Soğutucu akışkanın evaporatör boruları içindeki hızı, ısı transfer verimliliğini ve basınç düşüşünü belirler. Optimum akışkan hızı, boru çapına ve akışkan türüne göre değişir:
- R404A için önerilen hız: 3-8 m/s (boru çapına göre)
- R448A için önerilen hız: 2.5-7 m/s
- NH₃ (amonyak) için önerilen hız: 4-12 m/s
- R290 (propan) için önerilen hız: 2-6 m/s
Düşük akışkan hızı, yetersiz ısı transferine ve yağ geri dönüş problemlerine yol açarken; yüksek hız aşırı basınç düşüşü ve enerji kaybına neden olur. Bu nedenle, soğutma sistemi performans analizi yaparken akışkan hızı optimizasyonu kritik bir adımdır.
Soğuk Hava Deposu Evaporatör Seçimi
Soğuk hava deposu uygulamaları, evaporatör seçiminde özel dikkal gerektiren alanlardır. Depo sıcaklığı, ürün türü, yükleme kapasitesi ve defrost gereksinimleri, seçim kriterlerini doğrudan etkiler.
Sıcaklık Sınıfına Göre Evaporatör Seçimi
Soğuk hava depoları, sıcaklık sınıflarına göre farklı evaporatör spesifikasyonları gerektirir:
- +10°C ila +2°C (Soğuk muhafaza): Geniş kanatçık aralığı, düşük devirli fan, elektrikli defrost yeterli
- +2°C ila -10°C (Dondurma öncesi soğutma): Orta kanatçık aralığı, sıcak gaz veya elektrikli defrost gerekli
- -18°C ila -25°C (Derin dondurma): Geniş kanatçık aralığı, sıcak gaz defrost tercihli, çift fan devri
- -25°C ila -40°C (Özel dondurma): Çok geniş kanatçık aralığı, sıcak gaz defrost zorunlu, özel yağ yönetimi

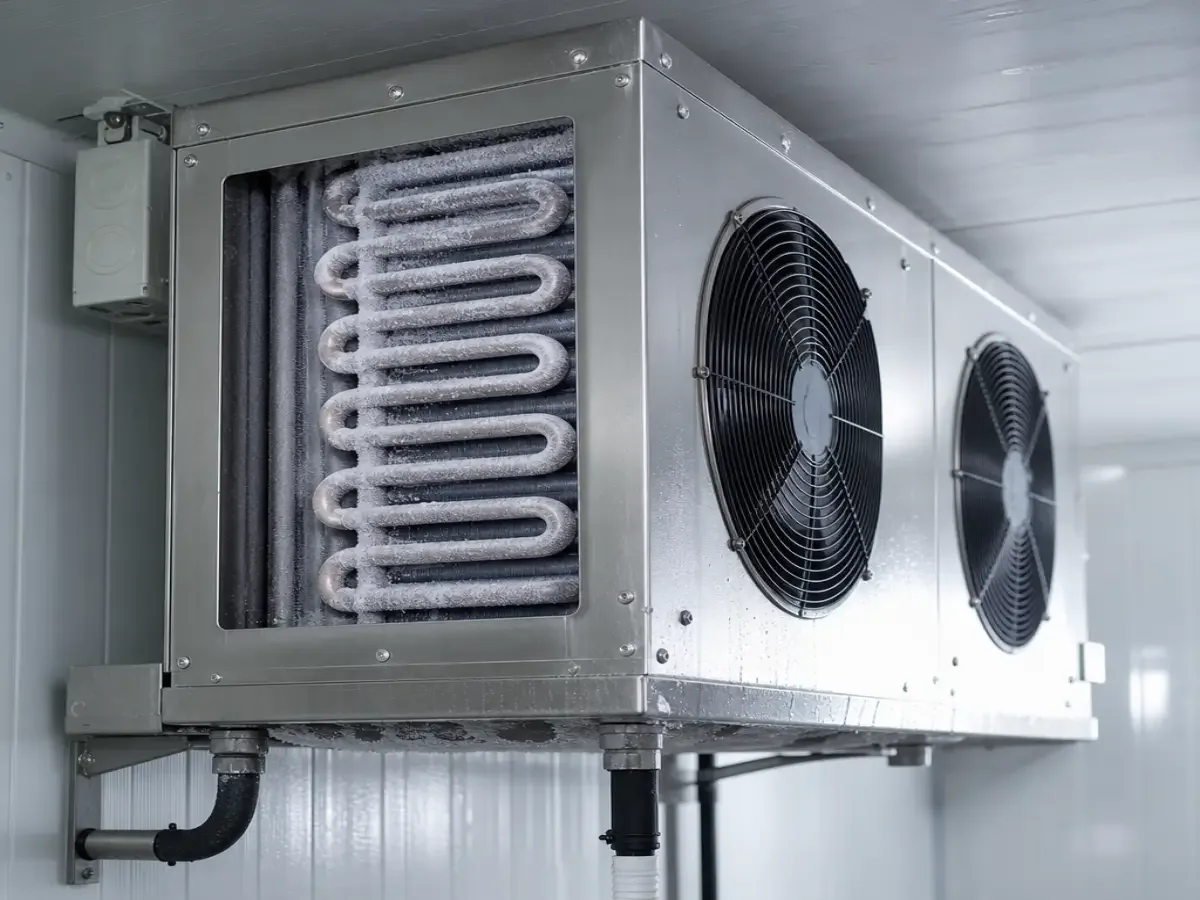

Soğuk hava deposunda tavan montajlı endüstriyel evaporatör ünitesi
Defrost Sistemi Seçimi ve Optimizasyon
Evaporatör yüzeyinde biriken buz tabakası, ısı transfer direncini artırır ve sistem kapasitesini düşürür. 1 mm buz tabakası, ısı transfer verimliliğini %15-20 oranında azaltır. Bu nedenle doğru defrost sistemi seçimi kritiktir:
- Elektrikli defrost: Serpantin altına yerleştirilen ısıtıcılarla buz eritilir. Kurulum kolay, düşük yatırım maliyeti. Enerji tüketimi yüksektir.
- Sıcak gaz defrost: Kompresör çıkışından doğrudan sıcak gaz evaporatöre yönlendirilir. Enerji verimli, ancak tesisat karmaşıktır.
- Sıcak su defrost: Dış kaynaklı sıcak su ile buz eritilir. Büyük sistemlerde etkilidir.
- Doğal defrost: +2°C ve üzeri uygulamalarda fan durdurularak ortam ısısıyla buz eritilir. En düşük enerji tüketimi.
Defrost sıklığı, depo sıcaklığı, ürün nem oranı ve kapı açma-kapama frekansına göre belirlenir. Tipik uygulamalarda günde 2-6 defrost döngüsü yeterlidir. Her defrost döngüsü yaklaşık 20-40 dakika sürer ve bu süre zarfında soğutma kapasitesi sıfıra düşer.
Çinko Evaporatör ve Özel Malzeme Seçimleri
Endüstriyel soğutma uygulamalarında evaporatör malzemesi, ortam koşullarına ve soğutucu akışkan türüne göre seçilir. Her malzemenin avantajları ve sınırlamaları vardır.
Bakır-Alüminyum Serpantinler
En yaygın evaporatör malzemesi kombinasyonu, bakır boru + alüminyum kanatçık tasarımıdır. Bakır, mükemmel ısı transfer özellikleri ve işlenebilirliği ile öne çıkar. Alüminyum kanatçıklar ise hafiflik ve maliyet avantajı sunar. Bu kombinasyon, florinated soğutucu akışkanlar (R404A, R448A, R134a) ile uyumludur ve korozyon direnci yüksek ortamlarda başarılıdır.
Çinko Kaplamalı Evaporatörler
Amonyak (NH₃) soğutucu akışkan kullanan sistemlerde, bakır-amonyak reaksiyonu nedeniyle çinko kaplamalı çelik veya paslanmaz çelik evaporatörler tercih edilir. Çinko evaporatörler, amonyaklı endüstriyel soğutma sistemlerinde standart kabul edilir ve uzun ömürlü performans sunar. Ancak çinko kaplama, asidik ortamlarda korozyon riski taşır ve düzenli bakım gerektirir.
Paslanmaz Çelik Evaporatörler
Gıda işleme, kimya ve deniz ortamlarında paslanmaz çelik evaporatörler korozyon direnci ve hijyen gereksinimleri nedeniyle tercih edilir. 304 ve 316L paslanmaz çelik kaliteleri, endüstriyel soğutmada yaygın kullanılır. 316L, özellikle tuzlu su ve asidik ortamlarda üstün korozyon direnci sunar.
Evaporatör Kapasite Hesaplama ve Boyutlandırma
Evaporatör kapasitesi, soğutma yükünü karşılayacak şekilde doğru boyutlandırılmalıdır. Aşırı büyük evaporatör yatırım maliyetini artırır ve düşük yükte verimsiz çalışmaya neden olurken; küçük evaporatör yetersiz soğutma kapasitesine yol açar.
Temel Kapasite Formülü
Evaporatör kapasitesi, temel ısı transfer denklemini kullanılarak hesaplanır:
Q = U × A × LMTD
Burada:
- Q: Isı transfer kapasitesi (W)
- U: Toplam ısı transfer katsayısı (W/m²·K)
- A: Isı transfer yüzey alanı (m²)
- LMTD: Logaritmik ortalama sıcaklık farkı (K)
Güvenlik Faktörü ve Boyutlandırma Kriterleri
Endüstriyel uygulamalarda evaporatör boyutlandırmasında %10-20 güvenlik faktörü uygulanması önerilir. Bu faktör, aşağıdaki etkenleri telafi eder:
- Ürün yükleme anındaki pik soğutma yükü
- Beklenmeyen ortam sıcaklık değişimleri
- Defrost sonrası hızlı sıcaklık düşürme gereksinimi
- Serpantin kirlenmesi ve yaşlanma etkisi
- Kapasite düşüşü (R404A'dan R448A'ya geçişte %5-8)
Ancak aşırı güvenlik faktörü, evaporatörün düşük yükte kısa çevrimli çalışmasına ve yağ geri dönüş problemlerine neden olabilir. Bu konuda detaylı bilgi için enerji verimliliği değerlendirmesi makalemize göz atabilirsiniz.
Evaporatör Seçiminde Dikkat Edilmesi Gereken Kriterler
Endüstriyel evaporatör seçimi, birçok faktörün birlikte değerlendirilmesini gerektiren kritik bir karardır. Aşağıda, seçim sürecinde göz önünde bulundurulması gereken temel kriterleri detaylandırıyoruz.
Uygulama Sıcaklık Aralığı
Evaporatörün çalışacağı sıcaklık aralığı, tasarım parametrelerini doğrudan etkiler. Düşük sıcaklık uygulamalarında (-18°C ve altı) özel tasarım gereksinimleri ortaya çıkar:
- Daha geniş kanatçık aralığı (buzlanma payı)
- Daha büyük serpantin yüzeyi (düşük LMTD)
- Sıcak gaz defrost sistemi
- Özel yağ yönetimi (düşük sıcaklıkta yağ viskozitesi)
- Çift fan devri seçeneği (düşük yükte enerji tasarrufu)
Hava Akış Yönü ve Kanatçık Geometrisi
Evaporatörde hava akış yönü, ısı transfer verimliliğini ve depo içindeki sıcaklık dağılımını etkiler. Emiş tahrikli (draw-through) tasarım, üflemeli (blow-through) tasarıma göre daha homojen hava dağılımı sağlar, ancak fan motorunun ısı girişi nedeniyle evaporatör yükünü %3-5 artırır.
Kanatçık geometrisi, hem ısı transfer verimliliğini hem de hava tarafı basınç düşüşünü belirler. Dalgalı kanatçıklar (wavy fins), düz kanatçıklara göre %10-15 daha yüksek ısı transfer katsayısı sunarken, hava tarafı basınç düşüşünü de artırır. Bu trade-off, ASHRAE standartları doğrultusunda optimize edilmelidir.
Fan Seçimi ve Hava Dağılımı
Evaporatör fanları, hava sirkülasyonunu sağlayan ve ısı transferini destekleyen kritik bileşenlerdir. Fan seçiminde dikkat edilmesi gereken parametreler:
- Hava debisi: Evaporatör yüzey alanı ve kanatçık aralığına uygun hava debisi seçilmelidir. Tipik değerler: 30-60 m³/h per m² serpantin yüzeyi
- Basınç yükü: Serpantin direnci, kanal direnci ve depo içi basınç düşüşü toplamı, fan seçimini belirler
- EC fanlar vs AC fanlar: EC fanlar %30-50 daha düşük enerji tüketimi sunarken, maliyetleri daha yüksektir
- Ses seviyesi: Gıda depolama alanlarında düşük ses seviyesi tercih edilir (NC 40 ve altı)
Evaporatör Montajı ve Bakım İlkeleri
Doğru montaj ve düzenli bakım, evaporatör ömrünü ve performansını doğrudan etkiler. Endüstriyel soğutma sistemlerinde evaporatör montajı ve bakımı, aşağıdaki ilkeler doğrultusunda gerçekleştirilmelidir.
Montaj Yerleşimi ve Hava Dağılımı
Evaporatör montajında dikkat edilmesi gereken temel ilkeler:
- Evaporatör ile tavan arası minimum 300 mm boşluk bırakılmalıdır
- Evaporatörler arası mesafe, hava akışının çarpışmayacağı kadar olmalıdır
- Ürün yığınları ile evaporatör arası minimum 500 mm mesafe korunmalıdır
- Hava dönüş kanalları, kısa devre hava akışını önlemeli
- Şok borulama, kompresöre sıvı geri dönüşünü engellemeli
Periyodik Bakım ve Performans İzleme
Evaporatör bakımı, endüstriyel soğutma bakım protokolleri doğrultusunda planlanmalıdır. Temel bakım işlemleri:
- Serpantin temizliği: Ayda bir yüzey kirlenmesi kontrolü, gerektiğinde kimyasal veya basınçlı su ile temizlik
- Fan motoru kontrolü: Üç ayda bir yağlama, rulman ses kontrolü, akım ölçümü
- Defrost sistemi kontrolü: Ayda bir defrost verimliliği kontrolü, ısıtıcı direnç ölçümü
- Süzgeç kurutucu kontrolü: Altı ayda bir basınç düşüşü ölçümü, gerektiğinde değişim
- Soğutucu akışkan kaçağı kontrolü: Üç ayda bir elektronik kaçağı algılama cihazı ile tarama
Enerji Verimliliği ve Evaporatör Optimizasyonu
Evaporatör optimizasyonu, endüstriyel soğutma sistemlerinin toplam enerji tüketimini %15-25 oranında düşürebilir. Bu potansiyel, aşağıdaki stratejilerin birlikte uygulanmasıyla gerçekleştirilebilir.
Değişken Hızlı Fan Kontrolü
EC fanlar ve VFD (Değişken Frekans Sürücü) entegrasyonu, kısmi yük koşullarında %30-50 enerji tasarrufu sağlar. Fan hızı, evaporatör çıkış sıcaklığı veya depo sıcaklığına göre otomatik olarak ayarlanır. Bu strateji, özellikle değişken yükleme patternine sahip soğuk hava depolarında büyük avantaj sunar.
Sıcaklık Farkı (TD) Optimizasyonu
Evaporatör ile ortam arasındaki sıcaklık farkı (TD), hem kapasiteyi hem de enerji verimliliğini etkiler. Düşük TD (6-8K), yüksek TD'ye (10-12K) kıyasla:
- %8-12 daha düşük kompresör enerji tüketimi
- %15-20 daha büyük evaporatör yüzey gereksinimi
- Daha yüksek yatırım maliyeti, daha düşük işletme maliyeti
- Daha düşük ürün nem kaybı (daha az kurutma etkisi)
Modern endüstriyel soğutma tasarımında, düşük TD ile çalışan büyük yüzeyli evaporatörler, yaşam döngüsü maliyeti açısından daha ekonomiktir. Bu yaklaşım, COP değerini iyileştirir ve soğutucu akışkan seçimi ile birlikte optimize edilmelidir.
Endüstriyel Evaporatör Seçiminde Sık Yapılan Hatalar
Endüstriyel soğutma projelerinde evaporatör seçiminde tekrarlanan yaygın hatalar, sistem performansını ve güvenilirliğini olumsuz etkiler.
Kapasite Aşırı Boyutlandırma
Aşırı büyük evaporatör seçimi, kısa çevrimli çalışmaya ve yağ geri dönüş problemlerine yol açar. Kompresör, evaporatörün büyük kapasitesi nedeniyle hızlı termostat kapatması yapar ve bu durum yağın evaporatörde birikmesine neden olur. Güvenlik faktörü, tasarım kapasitesinin %10-20'sini aşmamalıdır.
Yanlış Defrost Sistemi Seçimi
Düşük sıcaklık uygulamalarında elektrikli defrost tercih etmek, enerji tüketimini artırır ve defrost süresini uzatır. Sıcak gaz defrost, bu uygulamalarda daha verimli ve daha hızlı buz çözme sağlar. Ayrıca, gereksiz defrost sıklığı, hem enerji israfına hem de ürün kalitesinin düşmesine neden olur.
Yetersiz Hava Dağılımı
Evaporatör montajında hava dağılımı göz ardı etmek, depo içinde sıcaklık farklılıklarına (hot spots) ve yetersiz soğutmaya yol açar. Doğru hava dağılımı, ürün kalitesi ve enerji verimliliği için kritiktir. Montaj öncesi CFD analizi ile hava akış simülasyonu yapılması önerilir.
Sonuç ve Öneriler
Endüstriyel soğutmada evaporatör tasarımı ve seçimi, sistem performansı, enerji verimliliği ve işletme maliyetleri üzerinde belirleyici bir etkiye sahiptir. Doğru evaporatör seçimi için aşağıdaki adımların izlenmesi önerilir:
- Uygulama gereksinimlerini net belirleyin: Sıcaklık aralığı, soğutma yükü, ürün türü ve depo koşulları
- Kapasite hesaplamasını dikkatle yapın: %10-20 güvenlik faktörü ile, aşırı boyutlandırmadan kaçının
- Malzeme seçimini ortam koşullarına göre yapın: Bakır-alüminyum, çinko veya paslanmaz çelik
- Defrost sistemini uygulama sıcaklığına göre seçin: Düşük sıcaklıkta sıcak gaz, yüksek sıcaklıkta doğal veya elektrikli
- Enerji verimliliği stratejilerini uygulayın: EC fanlar, düşük TD tasarımı, VFD entegrasyonu
- Montaj ve bakım protokollerini oluşturun: Doğru yerleşim, düzenli temizlik ve performans izleme
Refline Soğutma olarak, endüstriyel soğutma sistemlerinde evaporatör seçimi ve tasarımı konusunda profesyonel destek sunuyoruz. Proje gereksinimlerinize özel evaporatör çözümleri için bizimle iletişime geçebilirsiniz.
