Soğutma Sistemi Yağlaması

Endüstriyel soğutma sistemlerinde kompresör yağı, sistemin kalbi olan kompresörün ömrünü belirleyen en kritik parametrelerden biridir. Soğutma sistemi yağlaması sadece mekanik bir gereklilik değil; aynı zamanda sistem verimliliğini, güvenliğini ve bakım maliyetlerini doğrudan etkileyen stratejik bir tasarım kararıdır. Yanlış yağ seçimi, yetersiz yağ dolaşımı veya eksik yağ ayırıcı kapasitesi, kompresör arızasından sistem duruşuna kadar ciddi sonuçlar doğurabilir.

Bu rehberde, soğutma sistemi yağlamasının temel prensiplerini, kompresör yağı seçim kriterlerini, yağ dolaşımı yönetimini ve yağ ayırıcı tasarımını endüstriyel perspektifle ele alacağız.

Soğutma Sistemi Yağlamasının Temel İşlevleri

Soğutma sistemlerinde yağ, yalnızca kompresör iç parçalarını yağlamakla kalmaz; aynı zamanda birden fazla kritik işlevi yerine getirir. Bu işlevlerin her biri, sistemin genel performansını etkiler.

Kompresör İç Yağlama ve Mekanik Koruma

Kompresörün hareketli parçaları — pistonlar, valfler, yataklar ve mil contaları — sürekli sürtünme ve yüksek sıcaklık altında çalışır. Yağ filmi, metal-metal temasını önleyerek aşınmayı minimuma indirir. Özellikle endüstriyel soğutma gruplarında sürekli çalışan kompresörlerde yağ filminin kesintisizliği, kompresör ömrünü doğrudan belirler.

Sızdırmazlık ve Soğutucu Akışkan Geçişini Önleme

Kompresör valf plakalarında ve piston contalarında yağ filmi, soğutucu akışkanın basınç odaları arasındaki geçişini engeller. Bu sızdırmazlık işlevi özellikle yüksek basınçlı sistemlerde kritik önem taşır. Soğutma sistemi performans analizi verimlilik ölçümlerinde, yağ kaybına bağlı sızdırmazlık sorunları önemli verim kayıpları olarak ortaya çıkar.

Isı Transferi ve Kompresör Soğutması

Kompresör içindeki yüksek sıcaklık bölgesinde yağ, ısıyı absorbe ederek kompresör gövdesine ve soğutucu akışkana transfer eder. Bu mekanizma özellikle aşırı ısıtma (superheat) ayarının doğru yapılmadığı durumlarda kompresörü termal hasardan korur.

Korozyon Önleme ve Asit Nötralizasyonu

Soğutucu akışkanla temas eden yağ, sistem iç yüzeylerinde korozyon önleyici tabaka oluşturur. Ayrıca nüfuz eden nemin oluşturduğu asitleri nötralize ederek bakır borularda ve alüminyum kanatçıklarda erozyonu engeller.

Kompresör Yağı Türleri ve Seçim Kriterleri

Kompresör yağı seçimi, soğutucu akışkan tipi, kompresör teknolojisi ve çalışma koşullarına göre yapılır. Yanlış yağ seçimi sistemde geri yayılma, yağ karbonlaşması ve kompresör hasarına yol açabilir.

Mineral Yağlar (MO)

Geleneksel mineral yağlar, rafinasyon işleminden geçirilmiş petrol bazlı yağlardır. HFC soğutucu akışkanlarla (R134a, R404A, R410A) uyumsuzdur çünkü HFC'ler mineral yağı çözemez. Ancak HCFC (R22) ve doğal akışkanlar (amonyak, propane) ile uyumludur.

Mineral Yağların Avantajları

• Düşük ilk maliyet
• Amonyak sistemlerinde kanıtlanmış performans
• Düşük nem emilimi
• Basit kimyasal yapı ile öngörülebilir davranış

Mineral Yağların Sınırlamaları

• HFC akışkanlarla uyumsuzluk
• Düşük viskozite indeksi (sıcaklık değişimine duyarlılık)
• Oksidasyon kararsızlığı
• Dar çalışma sıcaklığı aralığı

Sentetik Yağlar (POE, PVE, PAG)

HFC ve HFO soğutucu akışkanlarla uyumlu sentetik yağlar, endüstriyel soğutma sistemlerinde yaygın olarak tercih edilir. En yaygın tür Polyester (POE) yağlardır.

POE (Poliol Ester) Yağlar

POE yağlar, HFC ve HFO akışkanlarla mükemmel karışabilirlik gösterir. Yüksek viskozite indeksi, termal kararlılık ve yağlayıcılık özellikleri ile endüstriyel soğutma gruplarında standart seçimdir. Ancak yüksek nem emilimi en zayıf noktasıdır; sistem montajında vakum prosedürü kritik önem taşır.

PVE (Polivinil Eter) Yağlar

Japonya menşeili PVE yağlar, POE'ye alternatif olarak geliştirilmiştir. Daha düşük nem emilimi ve iyi elektrik yalıtım özellikleri sunar. Özellikle inverter kompresörlerde tercih edilir.

PAG (Poli Alkil Glikol) Yağlar

Otomotiv klima sistemlerinde (R134a, R1234yf) yaygın kullanılır. Endüstriyel soğutmada sınırlı uygulaması vardır; amonyak ile uyumsuzdur.

Yağ Seçiminde Karar Verici Faktörler

Yağ seçiminde dikkate alınması gereken parametreler şunlardır:

1. Soğutucu akışkan uyumluluğu: Akışkan-yağ karışabilirliği ve kimyasal uyum
2. Viskozite sınıfı: Kompresör üreticisinin önerdiği ISO viskozite sınıfı (ISO 32, 46, 68, 100 vb.)
3. Çalışma sıcaklık aralığı: Evaporatör ve kondenser sıcaklıkları
4. Nem toleransı: Sistemdeki nem riski ve vakum kapasitesi
5. Kompresör tipi: Hermetik, yarı hermetik veya açık kompresör
6. Mevcut sistem geçmişi: Dönüşüm durumlarında eski yağ ile uyumluluk

Endüstriyel soğutma gruplarında kompresör seçiminde yağ uyumluluğu, kapasite ve verimlilik kadar öncelikli bir kriterdir.

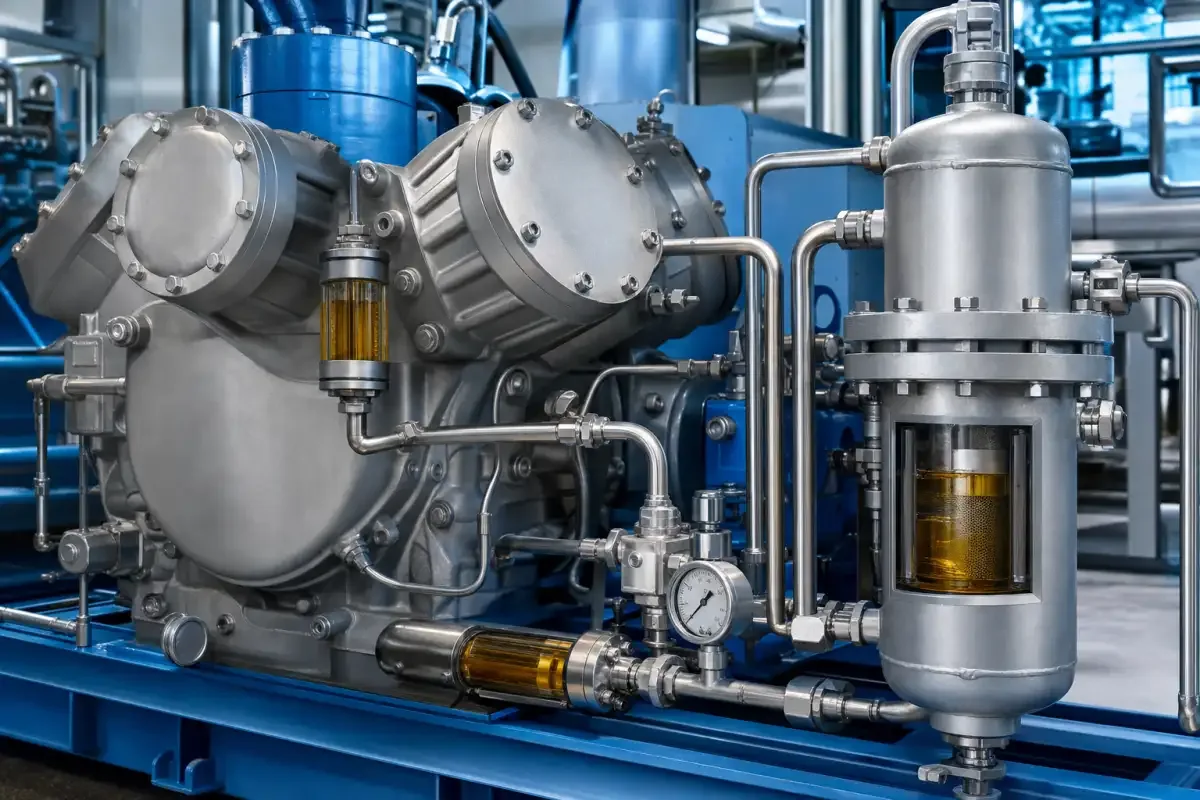

Endüstriyel soğutma sisteminde koalesans tip yağ ayırıcı ünitesi

Yağ Dolaşımı ve Sistem İçi Yağ Yönetimi

Kompresör tarafından sistem devresine gönderilen yağın geri dönüşü, soğutma sistemi yağlamasının en kritik yönüdür. Yağ kompresöre yeterli miktarda ve uygun sıcaklıkta dönmezse, kompresör hasarı kaçınılmazdır.

Yağ Dolaşımının Fiziksel Mekanizması

Kompresörün basma tarafında soğutucu akışkanla karışmış halde sistem devresine giren yağ, boru hatları boyunca ilerler. Yağın akışkanla birlikte hareket etmesi için belirli hız sınırları vardır:

• Yatay borularda: Minimum 5-6 m/s gaz hızı yağı taşıyabilir
• Dikey yukarı borularda: Minimum 10-12 m/s gaz hızı gerekir
• Yoğuşturucu sonrası sıvı hattında: Yağ sıvı akışkanla çözünmüş halde taşınır

Bu hız sınırlarının altındaki tasarımlar, yağ birikmesine ve kompresör yağsız kalmasına neden olur. Kondenser tasarımında boru çapı optimizasyonu, hem ısı transferi hem de yağ taşınımı açısından değerlendirilmelidir.

Yağ Dolaşımını Etkileyen Parametreler

• Boru hattı çapı ve geometrisi: Dar kesitler hız artırır; geniş kesitler yağ biriktirir
• Boru hattı uzunluğu: Uzun hatlarda yağ tutulum riski artar
• Sistem yükü: Kısmi yükte gaz hızı düşer, yağ taşınımı azalır
• Soğutucu akışkan-tip yağ uyumu: Çözünürlük azaldıkça yağ ayrışma riski artar
• Evaporatör tasarımı: Flooded evaporatörlerde yağ çıkış mekanizması tasarlanmalıdır

Yağ Geri Dönüş Sistemleri

Endüstriyel soğutma sistemlerinde yağ geri dönüşü için çeşitli yöntemler kullanılır:

Yağ Ayırıcı (Oil Separator)

Basma hattında gaz içindeki yağı ayırıp kompresöre geri gönderen cihaz. Yüksek verimli yağ ayırıcılar %95-98 yağ ayırma kapasitesine sahiptir. Detaylı tasarım prensiplerini aşağıdaki bölümde ele alacağız.

Yağ Balans Hattı (Oil Equalizing Line)

Paralel çalışan kompresörlerde yağ seviyelerini dengeleyen bağlantı hattı. Kompresör karterleri arasındaki yağ transferini sağlar.

Yağ Seviye Regülatörü

Kompresör karterindeki yağ seviyesini sensörle izleyen ve gerektiğinde yağ rezervuarından yağ takviyesi yapan otomatik sistem.

Yağ Ayırıcı Tasarımı ve Seçimi

Yağ ayırıcı, soğutma sistemi yağlamasında kritik bileşen olup tasarımı ve seçimi sistem güvenilirliğini doğrudan belirler.

Yağ Ayırıcı Çalışma Prensibi

Kompresör basma hattındaki yüksek hızlı gaz-yağ karışımı, yağ ayırıcıya girer. İç tasarıma göre üç ana ayırma mekanizması kullanılır:

1. Etkisizlik (Inertia) ayırma: Gaz akış yönü değiştirildiğinde ağır yağ damlacıkları dışarıya çarpıp ayrılır
2. Siklon (Centrifugal) ayırma: Girdap akışıyla ağır yağ damlacıkları çeperde toplanır
3. Koalesans (Filtrasyon) ayırma: Mikron düzeyde filtre elemanları yağ damlacıklarını yakalar ve birleştirir

Endüstriyel sistemlerde en yüksek verim koalesans tipi ayırıcılarla elde edilir.

Yağ Ayırıcı Seçim Kriterleri

Yağ ayırıcı seçiminde şu parametreler değerlendirilir:

• Kompresör debisi: Ayırıcı giriş kapasitesi, kompresör maksimum debisini karşılamalı
• Ayırma verimi: En az %95 ayırma verimi hedeflenir; koalesans tipler %98'e kadar ulaşır
• Basınç düşüşü: Ayırıcıdaki basınç kaybı 0.5-1.5 bar aralığında olmalı; yüksek basınç düşüşü kompresör yükünü artırır
• Çalışma sıcaklığı: Basma hattı sıcaklığına dayanacak malzeme seçimi
• Yağ geri dönüş valfi tipi: Şamandıra valf veya kapiler tip; şamandıra tipi yüksek yağ akışında tercih edilir
• Boyut ve montaj yönü: Yatık veya dik montaj seçenekleri mevcut

Yağ Ayırıcı Bakımı ve Performans İzleme

Yağ ayırıcının performansı zamanla değişebilir. Düzenli bakım ve izleme şu parametreleri kapsar:

• Basma hattı ile ayırıcı çıkış arasındaki basınç farkı: Artan basınç düşüşü filtre tıkanıklığını gösterir
• Yağ geri dönüş hattı sıcaklığı: Soğuk geri dönüş hattı yeterli yağ döndüğünü gösterir
• Kompresör karter yağ seviyesi: Düşen seviye yağ ayırıcı verim kaybına işaret eder
• Koalesans elemanı değişimi: Üretici önerisine göre periyodik değişim gerekir

Endüstriyel HVAC sistemlerinde chiller seçimi yapılırken yağ ayırıcı kapasitesi de göz önünde bulundurulmalı; özellikle çok kompresörlü chiller uygulamalarında yağ yönetimi kritik bir tasarım parametresidir.

Yağ Analizi ve Önleyici Bakım Stratejileri

Soğutma sistemi yağlamasında proaktif bakım, reaktif onarımdan çok daha ekonomiktir. Yağ analizi, sistem sağlık durumunun en güvenilir göstergesidir.

Kompresör yağı laboratuvar analizi: viskozite, asit sayısı ve nem ölçümü

Yağ Analizi Parametreleri

Düzenli yağ analizi şu parametreleri izlemelidir:

• Viskozite: Yağ viskozite değişimi, termal bozunma veya akışkan karışımını gösterir
• Asit sayısı (TAN): Artan asit değeri, nem kaynaklı reaksiyon ve bakır erozyon riskini işaret eder
• Nem içeriği: POE yağlarda %50 ppm'nin üzerinde nem kritik kabul edilir
• Metal partiküller: Demir, bakır, alüminyum partikülleri kompresör iç aşınma göstergesidir
• Dielektrik dayanım: Hermetik kompresörlerde yağın yalıtım özelliğini gösterir
• Çözünmüş soğutucu akışkan oranı: Karter basıncındaki akışkan çözünmesi yağ viskozitesini düşürür

Yağ Değişim Kriterleri

Yağ değişim zamanı, sadece çalışma saatine göre değil, analiz sonuçlarına göre belirlenmelidir:

Parametre	Normal Aralık	Kritik Eşik	Aksiyon
Viskozite değişimi	±%10	±%20	Yağ değişimi
TAN (mg KOH/g)	<0.05	>0.1	Acil yağ değişimi
Nem (ppm)	<50	>100	Vakum + yağ değişimi
Metal partikül	İz düzeyde	Artan trend	Kompresör muayenesi

Bu kriterler soğutma sistemlerinde enerji verimliliği çalışmalarıyla entegre değerlendirilmelidir; düşük yağ kalitesi COP değerlerini doğrudan olumsuz etkiler.

Yağ Takviyesi ve Toplama Prosedürleri

Sistem çalışırken yağ takviyesi yapılması gerektiğinde şu kurallara uyulmalıdır:

1. Yağ, vakumlu yağ pompasıyla kartere enjekte edilmeli; açık havadan dolum asla yapılmamalı
2. Takviye yağı, sistemde mevcut yağla aynı tip ve viskozite sınıfında olmalı
3. POE yağ sistemlere dolumdan önce mutlaka vakumlanmış ve nemi alınmış olmalı
4. Takviye miktarı karter göstergesine göre belirlenmeli; aşırı yağ da az yağ kadar zararlıdır
5. Yağ toplama, sistem duruşunda basma tarafı vanası kapatılarak gerçekleştirilir

Doğal Soğutucu Akışkan Sistemlerinde Yağ Yönetimi

Amonyak (R717) ve CO2 (R744) gibi doğal soğutucu akışkanlar, sentetik yağlarla farklı etkileşimler gösterir. Bu sistemlerde yağ yönetimi özel tasarım gerektirir.

Amonyak Sistemlerinde Yağ Uyumu

Amonyak, mineral yağla karışmaz; bu yüzden amonyak sistemlerinde yağ ayrışması doğal olarak gerçekleşir. Ancak bu özellik, yağın evaporatörde birikmesine ve ısı transferini engellemesine neden olabilir. Amonyak sistemlerinde yağ ayırıcı ve sistem tabanında yağ tahliye vanası tasarımı zorunludur.

Amonyak sistemlerinde PAO (Poli Alfa Olefin) veya özel PAG yağlar da kullanılabilir; ancak mineral yağ endüstriyel amonyak uygulamalarında hâlâ en yaygın seçimdir. Dış link referansı olarak IIAR (International Institute of Ammonia Refrigeration) standartları amonyak sistemlerinde yağ yönetimi için temel kaynaktır.

CO2 Sistemlerinde Yağ Yönetimi

Transkritik ve subkritik CO2 sistemlerinde yüksek basınç (100+ bar) ve düşük sıcaklık koşulları yağ seçimini kritikleştirir. POE yağlar CO2 ile karışabilir; ancak yüksek basınçta viskozite düşüşü ve taşınım sorunları ortaya çıkar. CO2 sistemlerinde yağ yönetimi için ASHRAE rehberleri güncel tasarım prensiplerini sunar.

Propan (R290) ve Diğer HC Sistemlerinde Yağ

Hidrokarbon akışkanlar mineral yağla mükemmel uyum gösterir. Düşük basınçlı HC sistemlerinde yağ dolaşımı sorunları nadiren karşılaşılır; ancak güvenlik standartları (ATEX, IECEx) yağ pompası ve ayırıcı seçiminde dikkate alınmalıdır.

Yağ Yönetiminin Sistem Verimliliğine Etkisi

Soğutma sistemi yağlamasının enerji verimliliğine etkisi genellikle küçümsenir. Ancak doğru yağ yönetimi, sistem COP değerini %5-15 oranında iyileştirebilir.

Yağın Isı Transferine Etkisi

Evaporatör ve kondenser yüzeylerinde biriken yağ filmi, ısı transfer katsayısını düşürür. %2-3 yağ tutulumu evaporatör kapasitesinde %8-10 kayba neden olabilir. Bu durum özellikle flooded evaporatörlü chiller sistemlerinde kritiktir.

Yağ Viskozitesinin Kompresör Verimine Etkisi

Kompresör mekanik verimi, yağ viskozitesine bağlıdır. Düşük viskoziteli yağ yetersiz yağlama riski taşırken, yüksek viskoziteli yağ kompresör iç sürtünmeyi artırarak güç tüketimini yükseltir. Optimum viskozite sınıfı, çalışma koşullarına göre seçilmelidir.

Yağ Ayırıcı Verimliliğinin Sistem COP'a Etkisi

Yağ ayırıcı verimi arttıkça kompresöre dönen yağ miktarı artar, evaporatör yüzeyindeki yağ birikimi azalır ve ısı transferi iyileşir. Bu zincirleme etki, EER ve COP değerlendirmesi üzerinde doğrudan olumlu sonuç verir.

Sonuç ve Öneriler

Soğutma sistemi yağlaması, endüstriyel soğutma tesislerinin güvenilirliği ve verimliliği için vazgeçilmez bir tasarım ve işletme parametresidir. Bu rehberin temel çıkarımları şöyledir:

• Kompresör yağı seçimi soğutucu akışkan uyumluluğu, viskozite sınıfı ve çalışma koşullarına göre yapılmalıdır; POE yağlar HFC/HFO sistemlerinde standart iken amonyakta mineral yağ tercih edilir
• Yağ dolaşımı boru hattı tasarımı, gaz hızı ve sistem yükü dikkate alınarak optimize edilmelidir; özellikle dikey borularda ve kısmi yükte yağ tutulum riski değerlendirilmelidir
• Yağ ayırıcı seçimi ayırma verimi, basınç düşüşü ve kompresör debisi bazında yapılmalı; koalesans tip ayırıcılar endüstriyel uygulamalarda önerilir
• Yağ analizi düzenli aralıklarla gerçekleştirilmeli; viskozite, asit sayısı ve nem içeriği kritik izleme parametreleridir
• Doğal akışkan sistemlerinde yağ yönetimi özel tasarım gerektirir; amonyakta karışmazlık, CO2'de yüksek basınç etkisi ve HC'de güvenlik standartları dikkate alınmalıdır
• Verimlilik ilişkisi doğru yağ yönetimiyle %5-15 COP iyileştirmesi mümkündür; bu etki yatırım maliyeti geri ödemesinde belirleyici olabilir

Soğutma sistemi yağlaması, başlangıç tasarımından işletme bakımına kadar sistem yaşam döngüsü boyunca yönetilmesi gereken stratejik bir konudur. Yetkili üretici ve mühendislik desteğiyle doğru yağ seçimi, uygun ayırıcı tasarımı ve düzenli analiz programı, endüstriyel soğutma sisteminizin ömrünü uzatır ve işletme maliyetlerinizi düşürür.
